多功能刮擦测试仪

时间：2026-06-25 10:26 点击次数：

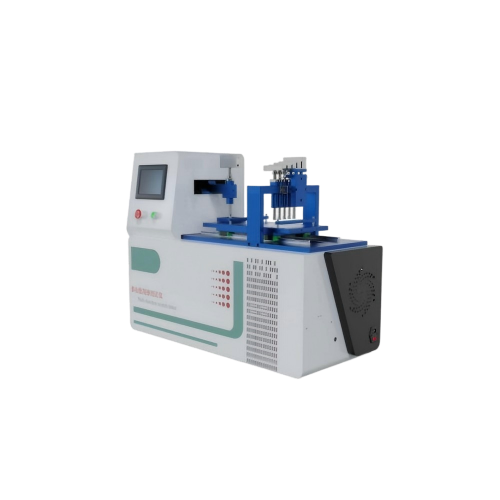

SRT-109 多功能耐刮擦测试仪、多功能刮擦测试仪

‌一、产品介绍以及特点‌

多功能耐刮擦仪整合百格法刮擦、五指刮擦法汽车行业常见测试方法，用于测试各种汽车用内外饰材料（塑料、橡胶、皮革、织物、涂层材料、非涂层材料及其他复合材料、油漆、油墨、软金属等）的耐刮擦性能。

产品特点；

优点	集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠
核心竞争力	操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长
数据显示	1、实时显示数据等。 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖）
结构特点	通电通气就可以使用，简单快捷

二、满足标准

标准号

名称

PV3974，GMW14688，GMW14698-A，FordBN108-13，GeneralMotorsGMN3943、Danmler-ChryslerLP-463DD-18-01，GB2918，GB6151，GB8424.3，BMWGS97034，STD1024-3113

GM 14688(A法) 、GM 14688(B法)

Pv 3952大众标准Q/SQR S1-16-2016 奇瑞标准Q/SQR T1-64 奇瑞标准Q/LiA5400014-2023(V3)

GB/T 9286-97/ISO 2409ISO2409、GB/T 9279-2007/ISO 1518：1992、QCC SY051-2012、GB 9286-2021、GME 60 280

三、设备关键参数‌

‌参数项‌	规格‌
控制系统‌‌	工业级PLC
操作界面‌	彩色7寸触摸屏，支持中英文菜单切换
操作方式	全触控操作，可设置、调用、修改测试程序
运动模式	电机+滚珠丝杆+驱动器
距离调节	全自动任意设置
※五指套件含砝码运动模式	全自动控制升降系统
百格刮擦描述	主要以通用GMW14688及大众PV3952为代表，利用一定直径(一般是0.5mm或1mm)的碳化钨刮针在制品表面以5N，10N，15N力刮划相互垂直的2组平行划痕，然后测量刮划前后划痕区域的色差或黑度的变化，评估材料的耐刮性能。
仪器电源	400W
试验片规格	80×50mm
样本厚度	0.5—20mm
标准载荷范围	标配三种规格砝码5N，10N，15N共用五指刮擦砝码，可选择其他规格砝码
※百格测试夹具模式	全自动旋转90度
刻划路径	0-45mm可任意设置
刻划速度	0-1000mm/min可任意设置
五指刮擦描述	将样品固定在试验台上，刮擦杆一顶端固定碳化钨制材质高度抛光刮擦头，直径为1mm或7mm其他不同规格刮擦头，刮擦杆另一端固定砝码，根据样品尺寸及测试需求确定刮擦杆的安装位置、数量和负载，刮擦距离一般设定为100mm——200mm，刮擦速度为100mm/s，测试完成后，在明亮的北方天空日光或D65标准光源下目测划痕，评估材料的耐刮性能。
※五指测试模式	全自动升降功能
行程范围	0-200mm可在触摸屏上任意设置
速度范围	0-200mm/s可在触摸屏上任意设置
速度缓冲	10±1mm
※碳化钨刮擦指尖	美国进口Ø1.0mm，Ø0.5mm，Ø3mm，Ø7mm等球状可任意选择五种规格
标配砝码	五种规格砝码（5N，7N，10N，15N，20N）
选配	塑料刮指：聚甲基丙烯酸甲酯(PMMA)
i.直径	16mm；厚度：1mm
ii.刮指边缘的半径	0.5mm
iii.硬度	shoreD85
气源要求	0.4MPA以上气源，客户自备
设备电源	AC220V±10%，50Hz
自制软件，实时监测

计量要求以及测试项介绍

标准号	建议计量内容	建议计量点
GB/T 9286-2021	标准载荷范围砝码	5/10/15N
刮擦头	标配Ø1mm，可选择其他Ø0.5mm、Ø0.75mm、Ø1mm(Erichsen318)、Ø3mm、Ø5mm、Ø7mm（可以任意选配1种规格）	标配5个

七、标配物品以及用途

名称	数量	用途	参考图
主机	1台	设备整机发货，无需安装
电源线	1根	设备连接插座使用	/
说明书	1份	介绍设备使用方法以及保养等注意事项	/
操作视频（电子版）	1份	手把手指导操作流程，学习更方便	/
合格证及保修卡	1份	出厂质检，质保服务	/
铭牌	1个	记录设备整体信息	/
砝码	1个	提供分级试验载荷	/
刮擦头	5个	按照实际购买配
宣传册	若干	/	/
扳手	1套	内六角扳手	/

八、完成测试辅助用品（可选配）

标准号	仪器或材料名称	参考图
	空气压缩机（0.4Mpa以上）（客户自备）

九、满足标准其他测试项的仪器（完整资料可咨询销售）

标准号以及测试项

仪器名称


GM 14688(A法)，GM 14688(B法)，Pv 3952大众标准，Q/SQR S1-16-2016 奇瑞标准，Q/SQR T1-64 奇瑞标准，Q/LiA5400014-2023(V3)，GB/T 9286-97/ISO 2409ISO2409，GB/T 9279-2007/ISO 1518：1992，QCC SY051-2012，GB/T 9286-2021，GME 60 280

百格刮擦测试仪

PV3974，GMW14688，GMW14698-A，FordBN108-13，GeneralMotorsGMN3943、Danmler-ChryslerLP-463DD-18-01，GB2918，GB6151，GB8424.3，BMWGS97034，STD1024-3113

GM 14688(A法)、GM 14688(B法)

Pv 3952大众标准Q/SQR S1-16-2016 奇瑞标准Q/SQR T1-64 奇瑞标准Q/LiA5400014-2023(V3)

GB/T 9286-97/ISO 2409ISO2409、GB/T 9279-2007/ISO 1518：1992

QCC SY051-2012、GB 9286-2021、GME 60 280

五指刮擦测试仪

十、应用场景与行业需求

使用单位	产品性能
汽车行业	精准评估车身涂层、内饰材料的耐刮擦性能与涂层附着力，保障汽车外观美观度与部件使用寿命，满足行业质量管控需求‌
‌第三方检测机构	依托该设备满足标准化检测需求，提供权威、可溯源的涂层附着力与耐刮擦性能检测服务，支撑上下游质量互信。‌
科研与教学	满足材料科学领域的实验需求：为科研提供标准化可重复的性能测试数据，为教学搭建理论结合实践的操作平台‌

十一、使用注意事项

‌环境要求	建议测试在恒定环境中进行，试件需提前状态调节≥1小时
‌校准维护‌	定期更换划刀刀片，校验施压力度，保证划线尺寸标准、数据稳定
预处理	保持试样整洁干净，无缺陷

十二、质保售后

安装调试	公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。
保修	设备保修期为1年，易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。
维修反应时间	卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障
终身服务	卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。
