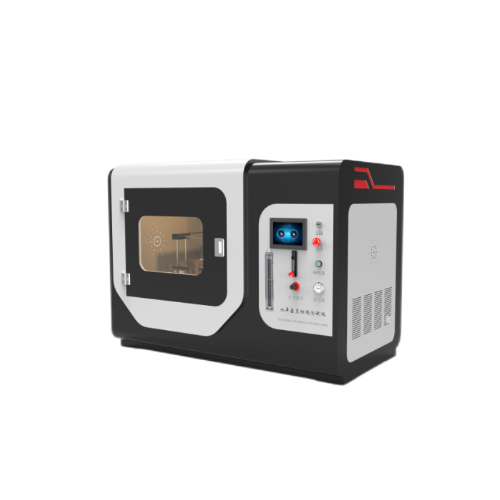

高配版水平垂直燃烧测试仪

　

高配版水平垂直燃烧测试仪



用途

主要用于测定塑料、橡胶或薄膜在规定火源下燃烧性能，以判断其耐火等级。不但适用于照明设备、低压电器、家用电器、电机、工具、仪表等设备以及电气连接件等电工电子塑料或橡胶产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料、防火封堵材料型式认可或其它固体可燃材料。



执行标准
执行标准；GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》三，燃烧测试仪符合标准：GB-T5455《纺织品燃烧性能试验垂直法》GB-T13488《橡胶燃烧性能测定—垂直燃烧法》ANSI/UL94、IEC60950-1、IEC695-2-2-UL94,ISO1210,GB/T2408-2008/IEC60695-11-10：1999,GB/T5169.16-2017/IEC60695-11-10：2003/ASTMD635,GB/T8332-2008/ISO9772-2001/ASTMD4986,ASTMD4804/ISO9773,GB/T5169.17-2017/IEC60695-11-20：2003/ASTMD5048，GB/T5169.15-2017，GB/T5169.22-2008



技术参数

控制系统：PLC；

操作界面：彩色7寸触摸屏，中英文切换；

箱体内容积：至0.75立方米，带玻璃观察门

触摸屏设置：施焰时间：0~99分99秒可设定，余焰时间：0~99分99秒可设定，余灼时间：0~99分99秒可设定

燃烧角度：20·45，90·(即0°)可手动调节

燃烧器尺寸参数：喷管内径9.5mm，喷管有效长度100mm，有空气调节孔

火焰高度：按标准要求可从10mm调至220mm；

全自动点火功能，配高压点火包1套；

K型热电偶：直径0.5MM；

对样方式：电机驱动前后上下对正样条；

玻璃转子流量计0.3-3L，准确度±4%

配有AR2000-2调压阀，调压范围0-1MPA(精度0.5%)

压力表0-0.1MPA（精度±2.5%）

效验火焰温度块：黄铜2件（直径9mm，10g±0.05g）（直径5.5mm，重量1.76g±0.01g）；

不锈钢网片125*125mm

不同规格，不锈钢制作火焰尺2把（一把测量20mm，另一把测量40mm和125mm）；

设备自带排风系统1套（三风扇，两进风，一出风），

风扇尺寸120*120mm，出风量2.97m³/min；

燃气体浓度检测报警系统；

照明系统：30cm长10w白光灯

不锈钢夹具2套（水平和垂直）

U型带色压差表1套（配有色液体一瓶）±3000pa；

50W和500W功率燃烧系统；

气源：液化石油气（仲裁时加工业甲烷气）

外型尺寸：1200*600*1200长宽高；

线性燃烧速率（V）PLC自动计算，触摸屏显示并保存



产品特点：

另配置有照明装置，抽气装置，燃气流量调节阀，燃气压力表，燃气压力调节阀，燃气流量计，

气U型压力计及样品夹具

作电源：单相AC220V/50HZ

控制方式：面板按钮控制。

绝缘等级F级12

防护等级：IP20(适合室内使用

风扇噪音：45分贝

废气排放方式：侧进风，顶出风

工作方式：可连续工作

保护功能：可燃气体浓度检测报警：当燃烧箱内可燃气体浓度超标后，机器自动切断煤气供应同时发出报警提示，并启动排风系统开始抽风，直到燃烧箱内空气质量恢复正常

外部尺寸主机：1450*851*1164长宽高

适用环境温度-10C~+50%C

20移动方式采用载重型万向脚轮，前后各2只







​
