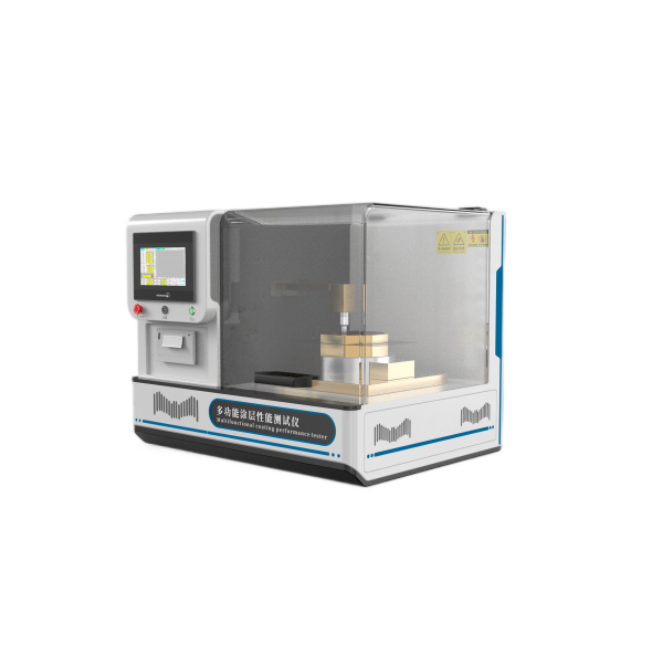

多功能涂层性能测试仪

多功能涂层性能测试仪



产品简介：

多功能涂层性能测试仪是一款集百格十字划格试验、铅笔硬度测试、划痕测试、线性耐磨等多功能的智能化测试设备。

随着对产品质量提高及检测频率越来越多，传统的人工检测方法将被智能化、自动化检测方法代替，从而极大地避免了人为操作引起的误差，为批量测试型的、产品研发型的企业以及相关检测机构等提供快速准确的测试结果。



产品优点：

1易于操作，

2全触屏、智能化、自动化的操控；

3满足划格、铅笔硬度、划痕划针、线性耐磨、耐刮擦等测试功能；

4自动锁紧样品的测试平台；

5测试平台自动旋转及移动；Ø

6自动加载（负重）；

7运行速度可调；

8刻划间距、间隔、数量自由设定；

9测试结果可存储及输出。



符合标准：

ISO2409、GB/T9279.1，ISO1518，ASTMD5178，ASTMD2197，ASTMD3359、BS3900E6、GB/T9286、ASTMD3363、ISO15184、PV-3592、VDA621-411



技术参数：

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

测试项目：百格测试，十字划格试验、铅笔硬度测试、划痕测试、线性耐磨；

操作模式：全自动升降功能，全自动旋转功能，全自动测试功能

试验片规格：（最大：长×宽）200×100mm

标准载荷范围：1~50N压力传感器，精度0.5%；

刮头（划针）规格：Ø0.25mm,Ø0.5mm,Ø0.75mmØ1mm--Ø5mm，Ø7mm等可以定制其他规格

样品厚度：0~20mm

划格面积：45×45mm

划格速度：20~40mm/s，可在触摸屏上任意设置

划针直径：Ø0.5~2.0mm；

划痕长度：0-120mm；

铅笔硬度：中华牌6B~6H

设备尺寸：（长×宽×高）570×420×630mm

工作电源：115/230VAC，50/60Hz（可选）

设备功率：500W



测试功能列表：

序号	功能	参数	备注
1	划格功能	划格间隙：1、2、3、4mm 测试负载：1~50N可调 划格次数：1~11道可调	符合大部分划格法附着力测试标准的要求
2	铅笔硬度功能角度45度	测试负载：1~50N可调 标准负重：500、750、1000g 标配中华铅笔（硬度值为6B-6H）	根据不同标准要求选择负重与负载，以及铅笔的硬度值
3	划痕功能	测试负重：0~2000g，测试界面转换N 运行速度：10~40mm/s可调 划针直径：选配其中一件Ø0.5、0.75、1、2mm可选一 标准行程：65mm	可根据需求设定划痕道 数，每道的负重可恒定或递增
4	线性耐磨功能	测试负重：200~2000g 运行速度：2~40次/min可调 标准行程：40mm	记录次数最大为99999次
5	耐刮擦测试功能	划针直径：选配其中1件Ø1.0（ISO）、0.75（Bosch）、0.5（VanLaar）mm	根据实际需求选购,速度、间隙均可设置



配置清单：

多功能涂层性能测试仪（主机）

测试软件：1套

划格附着力组件1套（含1.0mm间隙刀片1把）

铅笔测试组件1套（含中华铅笔1套：硬度6B~6H）

划痕测试组件1套（含Ø1.0mm划针1个）

橡皮耐磨测试组件1套（含进口橡皮1根）

耐刮擦测试组件1套（含Ø1.0mm测试头1个）
