汽车安全带带扣开启力试验机

时间：2026-06-24 09:37 点击次数：

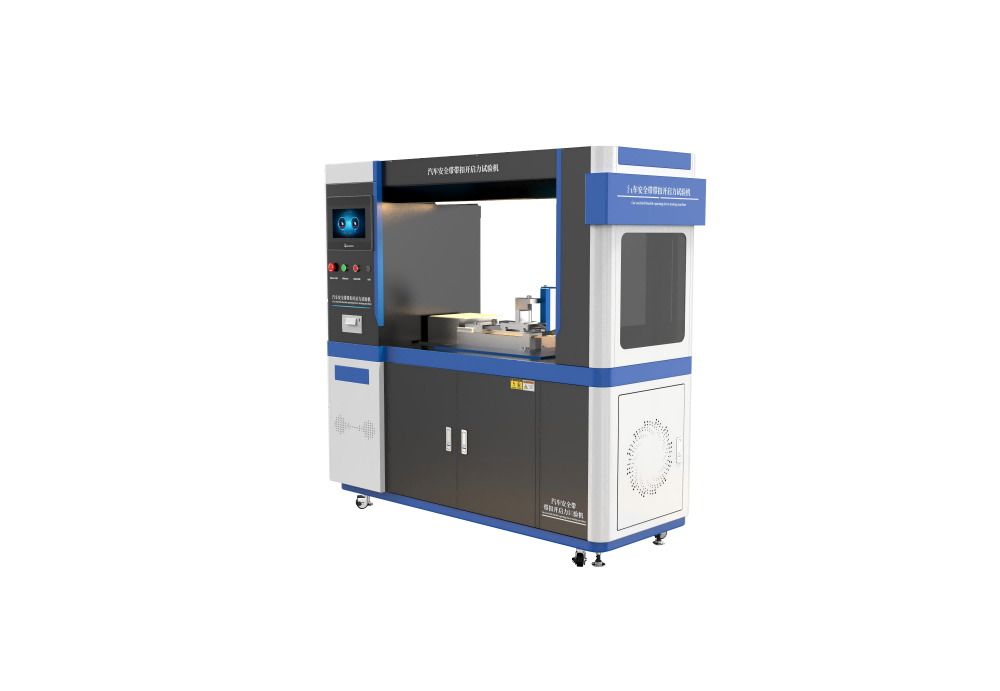

SRT-F836 汽车安全带带扣开启力试验机

‌一、仪器介绍

用于测试完成动态试验后的安全带带扣在规定载荷下的开启性能，精准测量带扣开启力大小，验证带扣开启力是否符合标准限值要求，广泛应用于汽车安全带生产企业、第三方汽车零部件检测机构、整车制造企业的产品研发与质量检测环节。

工作原理：

通过专用夹具固定被测安全带带扣，保持带扣安装角度与整车动态试验状态一致；按照GB 14166-2024要求预先对带扣连接织带施加规定的预紧载荷；随后由驱动机构带动力加载部件，沿平行于带扣开启按钮运动初始方向，以标准规定速度向按钮几何中心匀速施加开启力，通过高精度力传感器和位移传感器实时采集力值与位移数据，自动记录带扣完全开启时的最大开启力值。

二、满足标准

标准号

标准名称

GB 14166-2024

5.8带扣开启试验

机动车乘员用安全带和约束系统

‌ECE R44/04、ECE R16 机动车辆乘员安全带及约束系统认证法规

三、技术参数

‌参数项‌	规格‌
控制系统	工业级PLC
操作界面	七寸彩色触摸屏，支持中英文语言切换，可设置试验参数、实时显示力值等
测试头运动模式	全自动模式---电机+驱动器
装样方式	全自动模式---气动全自动模式
力值测量范围	0~100KG 和10KG 精度±0.05%FS （可选配其它量程精度）
加载速度	0~500mm/min 可设置
预加载荷范围	0~1000N 精度±0.05%FS （可选配其它量程精度）
数据输出	嵌入式微型打印机，USB导出
安全装置	急停按钮，过载防护
气源要求	0.4mpa以上，客户自备
电源	220V 50HZ
尺寸	13506601780mm（长宽高）

四、标配物品及用途

名称	数量	用途	参考图
主机	1台	设备整机发货，无需安装
电源线	1根	设备连接插座使用	/
说明书	1份	介绍设备使用方法及维护保养等	/
电子版操作视频	1份	指导操作流程，学习更方便	/
合格证及保修卡	1份	出厂质检，质保服务	/
铭牌	1个	设备出厂标识	/

五、应用场景与行业需求

生产企业	安全带零部件生产企业在量产环节，用该设备对出厂产品进行逐批抽检，把控批量生产的工艺稳定性，淘汰不合格产品，保证出厂产品带扣开启力一致性符合标准要求。
第三方汽车安全检测机构	对上市销售的机动车及安全带零部件进行‌强制性安全合规检测‌，出具具有法律效力的检测报告，判定产品是否满足国家强制安全标准要求，是市场准入检测的必备设备。
科研机构	科研机构开展汽车安全带新技术、新材料、新结构的研发工作，通过该设备精准量化不同设计方案的开启力性能，对比优化产品设计，推动安全带安全性能的技术升级。

六、使用注意事项

安全防护	操作人员必须经过专业培训，严禁身体部位伸入危险区域提前熟悉紧急停机按钮位置，突发状况立即断电。
开机前检查	开机前必须全面检查：确认电气系统、气路连接、机械部件无松动损坏。
校准维护	传感器进行周期性校准。
仪器维护	清理设备内部残留介质与杂物‌，保持设备清洁干燥，避免腐蚀部件。

七、质保售后

安装调试	公司可在买方准备好设备所需外部条件(如水，电，气等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。
保修	设备保修期为1年，易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。
维修反应时间	卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障。
终身服务	卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持。

八、同类型其它仪器

适用标准	仪器名称	仪器照片
GB 14166-2024 附录H GB 27887-2024	汽车安全带卷收器紧急锁止试验仪
GB 14166-2024 5.6.4 JIS D-4604：1995	汽车安全带卷收器卷收力试验台
GB14166-2024 附录G	汽车安全带卷收器耐久试验台
GB14166-2024 附录E	汽车安全带磨损和微滑试验仪
GB 14166-2024 GB 27887-2024	安全带倾斜锁止性能试验机
GB 14166-2024	汽车安全带锁扣耐久疲劳试验机
ASTM D6770 GB 14166-2024	汽车安全带织带耐磨性能试验机（六角棒法）
