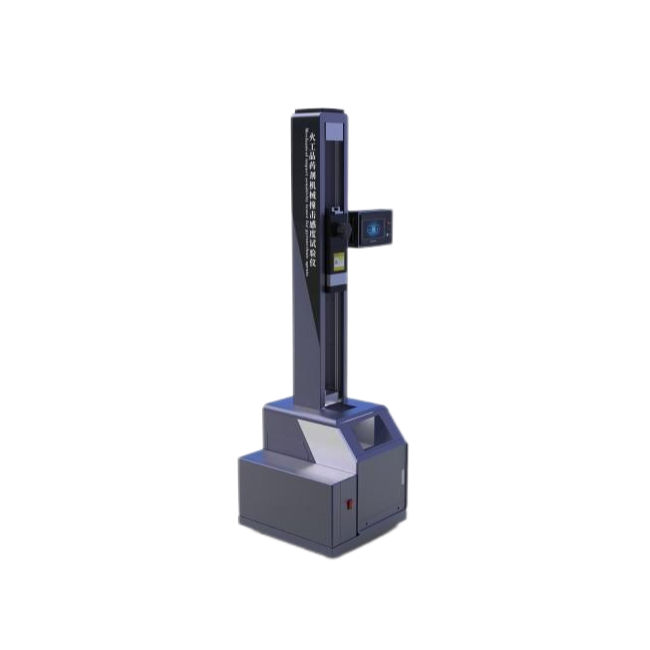

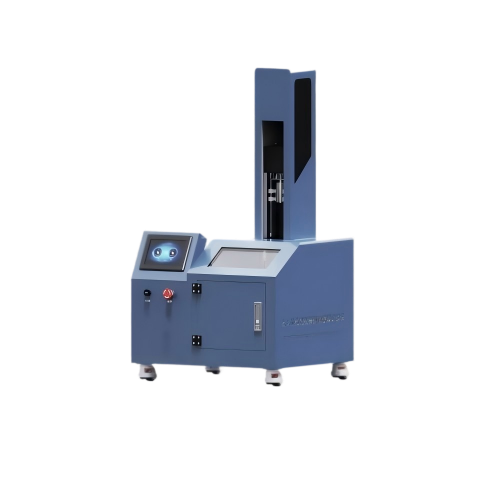

火工品药剂机械撞击感度试验仪

　

火工品药剂机械撞击度试验仪



一、 仪器介绍

实验原理

升降法

将定量的被测药剂压制在试样孟内,用一定质量的钢锤从不同高度自由落下撞击击柱,击柱撞击试样盂内的药剂，观察其发火情况，用统计分析方法计算其50%发火高度和标准偏差，以此评价被测药剂的机械撞击感度。

爆炸概率法

将定量的被测药剂压制在试样孟内,用一定质量的钢锤从规定的定高度自由落下撞击击柱，击柱撞击试样孟内的药剂，观察其发火情况，计算发火试样的百分数，以此评价被测药剂在规定落高下的机械撞击感度。

符合标准：

GJB5891.22-2006《火工品药剂试验方法第22部分机械撞击感度试验》



二、 仪器参数

技术参数：

1、控制方式：PLC

2、操作方式：7寸彩色触摸屏，中英文切换；

3、最大行程：700mm（可调）

4、落锤：0.50kg±0.001kg、0.80kg±0.002kg、1.20kg±0.003kg的钢质落锤

5、试样盂：直径为6.52*2.0mm，孔深直径为5.65*1.13mm

                   材料：钢带15-P-I-T0.5GBT710

                   技术要求：镀铜后镀锡钝化处理

6、击柱：材料：钢材T8A淬火硬度：59HRC-62HRC

7、垫柱：φ10*11.5mm材料：钢GCr15淬火硬度60HRC-65HRC；

8、垂直角度尺：500mm标配；

辅助设备

9、选配恒温水浴：0~99℃温控精度：±1℃

10、选配压力机：分辨率0.1

11、选配天平：量程200g精度：0.0001g

12、标配塞尺：1级

13、标配水平仪：1级（水泡）

14、电源：AC220V50HZ1.5KW

15、外形规格：650*550*1200mm



基本配置：

主机一台

电源线一根

说明书一本

合格证一个

保修卡一个

铭牌一个

扳手一套

天平一个

塞尺一个

水平仪一个
