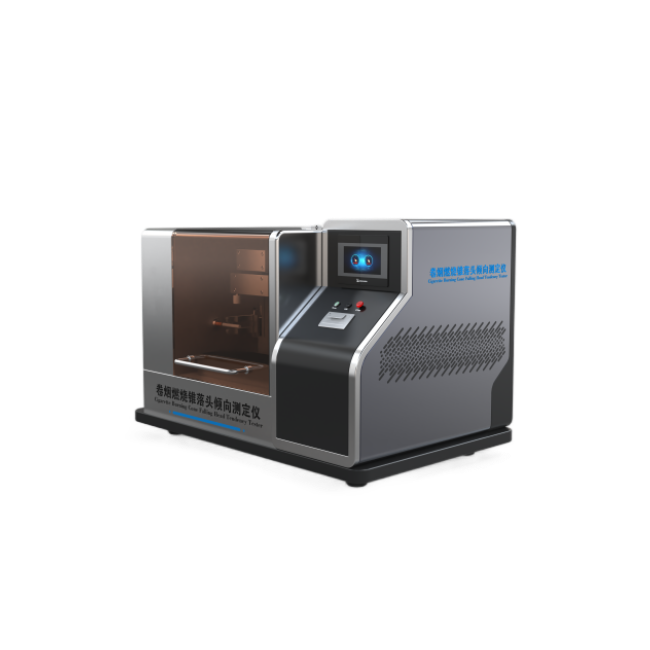

卷烟燃烧锥落头倾向测定仪

　

卷烟燃烧锥落头倾向测定仪



工作条件要求

1.1温度：(22±2)℃

1.2湿度：(60±5)%RH

1.3电源：(200-240)V/(50±10)Hz



执行标准

符合国标GB/T16450《常规分析用吸烟机定义和标准条件》要求的抽吸单元；

满足烟草行业标准YC/T558-2018《卷烟 燃烧锥落头倾向的测试》规定的相关要求。



技术参数

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

样品规格：常规卷烟、中支卷烟、细支卷烟；

施力单元具备弹击摸式，施力单元和夹持单元

弹击锤的硬度：2.5±0.5(莫氏硬度)；

弹击锤的宽度：(10.0±0.5)mm；

施力角度应：(45±5)°；

施力力度：(314±20)mN(细支卷烟)；(373±20)mN(常规卷烟、中支卷烟)；

施力作用时间：(0.030±0.005)s；

施力位置：(30.0±0.5)mm(常规卷烟)、(32.0±0.5)mm(细支卷烟、中支卷烟)；

施力频次：每轮弹击1次和连续弹击2次的设定,两次弹击间隔时间不大于1s；

烟蒂长度：47.0mm(细支卷烟)、45.0mm(常规卷烟、中支卷烟)；

持烟夹硬度：(1.5±0.5)莫氏硬度；

持烟夹宽度：(10.0±0.5)mm；

夹持力度：(157±20)mN（细支卷烟）、（177±20）mN (常规卷烟、中支卷烟)；

夹持位置：(19.0±0.5)mm(细支卷烟)、(18.0±0.5)mm（常规卷烟、中支卷烟）；

施力单元具备敲击摸式，该模式下施力单元和夹持单元要求：

敲击锤硬度：(1.5±0.5)莫氏硬度要求；

敲击锤宽度：(10.0±0.5)mm；

施力角度：(90±5)°；

施力力度：(392±20)mN(细支卷烟)、(490±20)mN(常规卷烟、中支卷烟)；

施力作用时间：(0.100±0.005)s(细支卷烟）、(0.120±0.005)s(常规卷烟、中支卷烟)；

施力位置：(34.0±0.5)mm(常规卷烟、中支卷烟)、(37.0±0.5)mm(细支卷烟)；

施力频次：每轮连续敲击2次和3次的设定，两次敲击间隔时间不大于1s；

烟蒂长度：49.0mm(常规卷烟、中支卷烟)、52.0mm(细支卷烟)。

持烟夹硬度：1.5±0.5(莫氏硬度)要求；

持烟夹宽度：(10.0±0.5)mm；

夹持力度：(157±20)mN(细支卷烟)、(167±20)mN(常规卷烟、中支卷烟)；

夹持位置：(22.0±0.5)mm(细支卷烟)、(19.0±0.5) mm(常规卷烟、中支卷烟)。

具备控制施力力度、施力作用时间、施力位置、施力时机、夹持力度、夹持位置等参数的控制单元。

施力时机：第二口起每口抽吸结束后10s内实施弹灰动作。

仪器的自动化控制要求：仪器可实现上烟、点火、抽吸、弹（敲）击、落头探测和烟支剔除全过程的自动化运行。



控制软件能要求：

1. 仪器可通过图像等方法检测烟支是否落头以及落头时的抽吸口数，并自动保存；

2. 仪器信息预报或提示系统，包含但不仅限于“取样料斗中无样品提示功能”、“气源检测提示功能”、“通讯故障提示功能”。

3. 仪器每次可实现不少于40支卷烟的落头的自动化测试，同时软件可以显示40支样品每一支样品抽吸口数、落头时烟蒂长度等参数信息，并计算卷烟燃烧锥落头倾向测试结果；

4. 仪器可以自动存储实验数据，具备数据导出功能，打印实验结果；

5. 仪器需安装正版全中文操作软件，且终身免费升级。



主要配置：

1. 卷烟燃烧锥落头倾向测定仪主机1台。

2. 皂沫流量计1个。

3. 打印机1台（适配88A硒鼓）。

4. 随机耗材和易损件如下：橡胶垫片细支规格60个、粗支规格20个、中支规格20个。

5. O型圈细支规格300个、粗支烟规格100个、中支烟规格100个。

6. 剑桥滤片6盒。

7. 点火器2个。
