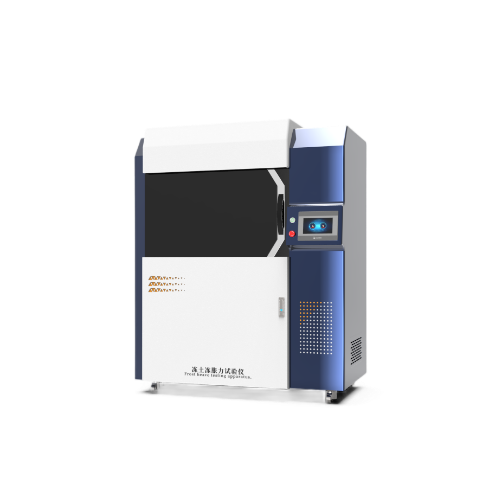

冻土冻胀力试验仪

冻土冻胀力试验仪

冻土冻胀力试验仪是用于测定冻土在冻结过程中产生内应力的专业设备，广泛应用于冻土工程、隧道建设及交通基础设施稳定性评估。

一、核心功能与技术参数

‌测量指标‌

‌冻胀力‌：标配为0-10kN（部分型号可达5MPa），精度达0.01%FS；

‌冻胀量‌：量程0-30mm。

‌温控系统‌

温度范围覆盖-30℃至+60℃（可扩展至-70℃），波动度±0.1℃；

支持三温区（箱体、冷源、热源）独立编程，实现正弦与线性混合控温。

控制系统

系统：PLC+Windows系统，双系统切换；

操作界面：嵌入式工业电脑12.1寸，中英文切换，WiFi连接打印机；

打印机：微型打印机1套

‌结构设计‌

采用不锈钢内胆与风道循环系统，确保温度均匀性；

配备多层中空玻璃观察窗、射灯照明及RS232/485通讯接口，支持远程监控和数据自动采集。

二、工作原理

通过压力传感器实时监测土样在体积不变条件下冻结产生的内应力。土体水分冻结膨胀时，传感器记录应力变化，结合温度传感器（如热电偶¹¹）和变形量测系统综合分析冻胀特性。

三、试验标准与适用领域

‌执行标准‌：GB/T50123-1999《土工试验方法标准》、JTG3430-2020《公路土工试验规程》；

‌应用场景‌：冻土区桥梁基础稳定性分析、铁路路基冻胀监测、地铁隧道工程。

四、典型应用案例

‌西藏拉妥至芒康公路‌：通过冻胀计监测-0.5~1.25m深度土体变形，精准评估冻胀发展期与稳定期；

‌冻土隧道工程‌：结合冻结温度试验仪优化施工方案。
