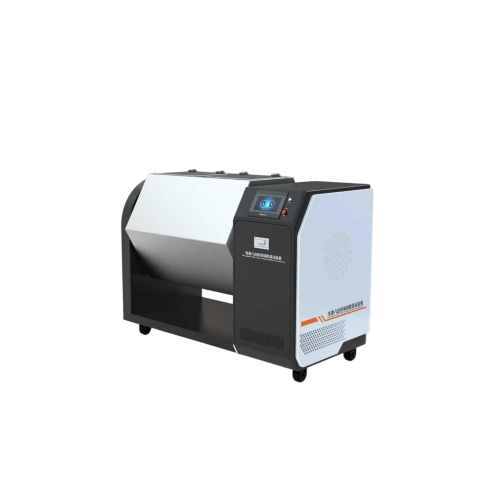

电池六边形滚筒跌落试验机

　

电池六边形滚筒跌落试验机

‌

一、技术原理与核心参数

电池六边形滚筒跌落试验机适用于18650/21700圆柱电池,电芯34145电池等类似产品的翻滚跌落实验，具有触摸屏设定,显示之功能进行连续回转（下落）实验，至规定次数达到后，调查所造成损坏状况。



机电一体化设计

采用PLC控制系统与步进电机驱动，滚筒箱使用钢板材质，具有充分防爆功能，保证18650/21700圆柱电池测试的安全性；



‌辅助组件‌

框架和安全框均采用烤漆, 稳固, 不摇晃, 性能佳,安全可靠；

机身及滚筒表面贴安全标识.滚筒有带盖的透明窗, 用连接绞链固定,带锁扣式装置, 可自由开启,闭合,但翻滚过程中玻璃窗不能任意开启；



二、关键性能参数

‌项目‌	‌参数要求‌
控制系统‌	PLC控制系统
操作界面‌	彩色7寸触摸屏，中英文切换‌
实验速度	60~100次/分钟
滚筒形状	六边形
滚筒箱尺寸	满足电芯34145电池测试
滚筒实验仓数	1个
滚筒尺寸	平行对边尺寸230mm,滚筒长度300mm
实验品最大重量	2kg
测试次数	1–99,999,999次（PLC自动控制）
重量	（约）90kg
电源	AC220V
设备外形尺寸	（约）780*700*800mm
外箱材质	不锈钢材料，跌落面为平滑，厚度3MM,内部跌落面可按客户要求铺一层绝缘胶板



三，测试原理：

　

圆柱电池被置于六边形滚筒内，滚筒以预设转速（通常为60–100次/分钟）持续旋转，



使电池在棱角面反复自由跌落至硬质底面，模拟实际场景中的随机碰撞和翻滚冲击。



七，配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
