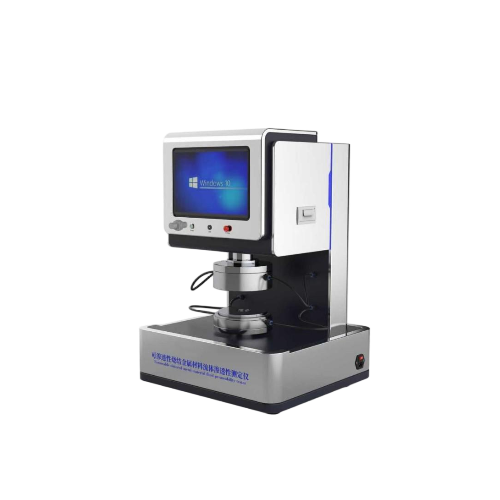

可渗透性烧结金属材料流体渗透性测定仪

可渗透性烧结金属材料流体渗透性测定仪

用途：

可渗透性烧结金属材料流体渗透性测定仪对于可渗透性烧结金属材料（其孔隙是连续贯通或者互相连接的）流体渗透性的测定方法。试验是在流体渗透性可用粘性和惯性渗透系数来表示的情况下进行的。

可渗透性烧结金属材料流体渗透性测定不适用于细长的管状试样,因为流体通过管状试样内孔方向的压降与流体通过管状试样壁厚方向的压降相比不可忽略。

原理：

让已知黏度和密度的试验流体通过试样并测量其压降和体积流量。

黏性和惯性渗透系数与压降、体积流量、流体的黏度和密度以及流体所透过多孔金属试样的尺寸等参数相关。

适用标准：

GB/T5250-2014/ISO4022:1987《可渗透性烧结金属材料流体渗透性的测定》

ISO40222018

技术参数：

控制系统：PLC+Windows系统;

操作界面：12寸工控一体机；

应用对象：金属过滤片、金属过滤芯

孔径范围：0.1μm–100μm

测试工位：单工位（多工位可定制）

测试介质：水（蒸馏/去离子）、酒精、有机溶剂等

样品夹具：

1）片状过滤器：直径15-70mm,厚度2-3mm（轴向流）

2）滤芯过滤器：外径15-70mm,壁厚2-3mm,高10-15mm（径向流）

3）密封方式：“O”型圈、硅胶等

压力测试（双压差传感器）:0.1~10bar（0~1000Kpa）精度：±0.075%

流量测试：0.1~10g/min

10g~1000g/min

电源：AC220V50HZ

设备规格：450*500*500mm
