光纤跳线拉伸力扭转弯曲测试仪-普通款

时间：2026-04-27 09:48 点击次数：

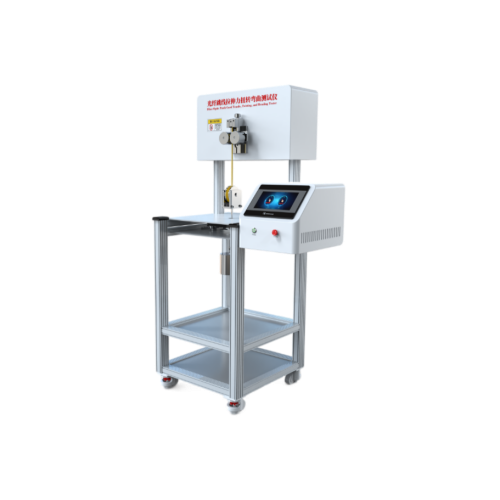

光纤跳线拉伸力扭转弯曲测试仪-普通款

‌

一、描述

光纤机械性能试验机用于测试光纤连接器弯曲、扭曲、抗拉力、尾部拉伸试验。光纤机械性能试验机采用触摸屏控制且显示，一机多用，实现光纤多功能测试。

二、关键性能参数

‌项目‌	‌参数要求‌
控制系统‌	工业级PLC
操作界面‌	彩色7寸触摸屏，中英文切换‌
测试角度	-150~+150度
弯曲半径	2.5cm
绞盘直径	7.5cm
工位	1工位（其余工位可选）
测试臂与绞盘距离:	220-280mm
测试负荷	0.9kg
试验次数	0-99999999次（可调）
扭曲试验:	旋转圈数:0-99999999圈(可调) 、光缆型圈数测试模式:顺时针2.5圈、逆时针5圈光纤型圈数测试模式:顺时针1.5圈、逆时针3圈负荷:0.5kg(0.25mm裸光纤型)/0.75kg(0.9mm紧套光纤型)/1.35kg光缆型、蝶形光缆)
抗拉力试验	0°直拉负荷:4.5kg、6.8kg 90°侧拉负荷:1.5kg、2.3kg、3.4kg
尾部拉伸试验:	角度顺序:0~90°~135°测试负荷0.25kg、0.5kg、0.7kg、1.5kg、2.0g
打印	微型打印机

‌三、执行标准‌

严格遵循YY0758-2021、YDT2152、 YDT 1272.3

四，应用领域

‌光通信行业‌：用于光缆出厂前的全项机械性能检测，如拉伸、压扁、反复弯曲等

‌航空航天与国防科技‌：测试飞行器、导弹、卫星等装备中光纤传感系统的抗冲击与振动能力，支持高速撞击动态测量等尖端技术研究。

‌建筑与基础设施‌：评估用于桥梁、隧道、智能楼宇中的光纤传感器在长期负载与环境变化下的耐久性，支撑结构健康监测系统建设。

‌科研与教育机构‌：高校和实验室利用该设备开展新型光纤材料的力学行为研究，推动光通信技术迭代。

‌电线电缆与新材料产业‌：扩展用于钢丝绳、吊装带、复合材料等产品的拉伸、剥离、疲劳测试，满足多领域质量控制需求。

五，配置清单

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
