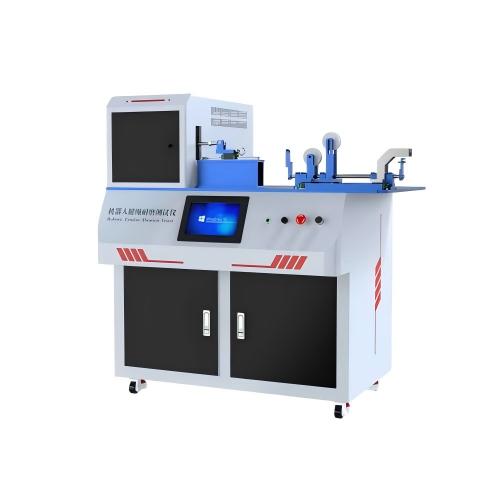

机器人腱绳耐磨测试仪

　

SRT-JQ001 机器人腱绳耐磨测试仪



一、用途介绍

机器人腱绳在实际使用中需承受反复弯曲、扭转、拉伸等机械应力。为验证其使用寿命与可靠性，特设计本耐磨测试仪，模拟机器人关节的往复摆动工况，对腱绳进行定负荷、定次数、定速度的加速磨损试验。



二、设计目标

· 实现腱绳在设定长度、速度、配重下的往复摩擦测试

· 自动计数并显示当前测试次数，到达设定次数自动停机

· 具备断线检测功能，线缆失效时立即停机报警

· 结构紧凑、运行平稳，适用于机器人腱绳及类似线束的耐磨性验证



三、系统组成

本测试仪由机械单元、驱动单元、传感单元、控制单元及机架单元五部分组成。

1. 机械单元（摇臂往复运动结构）

· 摇臂机构：采用偏心轮+连杆驱动摇臂，实现一端固定、另一端摆动的往复运动。往复导向滑轮采用尼龙内嵌轴承，往复运动距离2cm-15cm可调（通过调节偏心轮偏心距实现）。

· 导轨滑块：选用15mm直线导轨配合标准滑块，保证摇臂移动端运行平顺、低阻力。

· 夹具设计：

  ·摇臂机构固定于机架横梁

  ·腱绳一端固定与摇臂连杆上，另一端穿过导向轮和套管后悬挂带勾标准砝码，提供恒定张力（张力值通过更换砝码调节）

· 往复频率：20~100次/分钟 （可调）

2. 驱动单元

· 电机（和创）：450W～750W 伺服无刷减速电机，配套行星减速器（减速比10:1~20:1），输出扭矩≥5 N·m，转速范围0~200 rpm。

· 安装方式：电机固定在机架底部，通过同步带或联轴器驱动偏心轮轴。

· 电机驱动器：支持速度闭环控制，具备过流、过载保护。

拉绳子的部位额定功率750W，额定力是2500N

3. 传感单元

· 计数传感器：采用磁感应接近开关（施耐德），安装在摇臂极限位置。每摆动一次（到达某一侧极限）输出一个脉冲，控制器计数一次。

· 断线传感器：采用光电检测开关（U型槽式或反射式），安装在线缆经过的导向轮处。当线缆断裂或脱落，光电信号发生变化，控制器立即检测到并停机报警。

4. 控制单元

控制系统：PLC（领控）+windows系统

操作界面：10寸嵌入式工业电脑（崇畅）

实时显示当前计数，显示设定次数、当前速度、运行状态（运行/停止）

电机驱动接口：输出电机使能、方向信号给电机驱动器

传感器输入接口：计数传感器（上升沿中断）、断线传感器（高低电平检测）

报警输出：蜂鸣器

急停按钮：硬件切断电机电源

· 工作模式：

  · 自动模式：按设定次数运行，到达后停止

  · 断线自停：启动运行，一旦断线，立即停止并锁存当前计数

5. 机架单元

· 材质：碳钢钣金，表面喷塑处理

· 满足腱绳长度（0.2~1m）测试需求。

· 底部安装可调防震脚杯。

· 转向测试轮组件可整体拆除或更换

6. 配重系统

  配重范围：0.5-25KG

· 砝码通过挂钩直接悬挂于腱绳末端，更换方便，张力恒定。

7. 电源要求

  AC 220V ±10%，50Hz



四、主要技术参数

测试工位：1工位

往复距离：2cm-15cm 可调

往复频率：20～100 次/分钟（可调）

配重范围：0.5～25KG（砝码：5KG 4个、2KG 1个、1KG 2个、0.5KG 2个；砝码叠加使用）

计数范围：0～9999999 次，断电记忆

断线响应时间：≤50 ms

电源：AC 220V ±10%，50Hz



其它实现指标：

与绳子接触的耐磨件（绳子90°弯折的地方）：

①可以轴向转动

②耐磨件可以更换（不同尺寸，直径8-10mm）

③耐磨件材质（摩擦轮），标配不锈钢材质，选配其它材持（如聚四氟乙烯，超高分子量聚乙烯）

④更换摩擦滑轮方便



五、基本配置

主机一台

扳手一套

电源线一根

说明书一份

合格证一份

保修卡一份

铭牌一份
