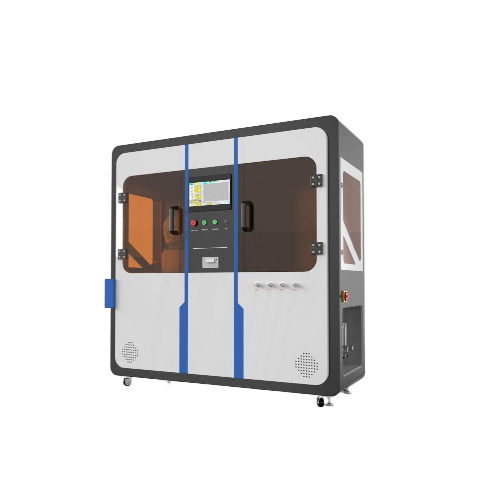

煤矿用自救器多功能测试仪

　

煤矿用自救器多功能测试仪



一、产品介绍：

设备采用一体式工控机+自制控制系统。具有高效、可靠、适应性强、数据处理能力强、通信能力强、可扩展性高、稳定性高等特点。操作界面注重易用性、图形化、实时监控、数据记录与分析、多语言支持、安全性和自定义设置等，以满足不同用户的需求和提高工作效率。多种检测接口，满足不同用户的检测需求，操作简单方便。



二、产品用途：

用于GB24502-2023中：防护性能测定,化学氧自救器呼吸系统气密性测定，化学氧自救器外壳气密性测定，压缩氧气自救器的高压系统气密性测定，压缩氧气自救器呼吸系统气密性测定，压缩氧气自救器供氧量测定，呼气阀、吸气阀通气阻力的测定，呼气阀、吸气阀逆向漏气量的测定，排气阀开启力测定，排气阀逆向气密性测定，总供氧量的测定，贮气袋泄漏测定，呼吸软管气密性测定，压缩氧气自救器自动补给阀开启压力测定，压缩氧气自救器安全阀开启压力测定,化学氧自救器外壳气密性测定等检测项.以及GA411-2003，GB24502-2023，GA209中部分测定。



二、技术参数

1、操作界面：15寸一体式工控机

2、控制机系统：Windows+PLC

3、A测试仓

3.1、压力检测：-5000pa~5000pa精度0.1%SF

0~30Mpa精度：0.5%F.S（测试时所需气源客户自备）

3.2、流量检测:量程0~5L/min精度:1.5%F.S

量程0-100L/min精度：2%F.S

量程5L/min精度：±1%

3.3、不锈钢检测箱体：2.5L

3.4、配置测试夹具若干。

4、B测试仓：

4.1、流量计;质量流量控制器5L/min;

4.2、压差测量范围：0-5000PA；精度±0.5%；

4.3、湿度测量范围：20%~100%RH，精度±3%；

4.4、温度测量范围：入口0~100℃、出口0~100℃，分辨率0.1℃；

4.5、氧浓度分析仪：量程0-100%VOL，准确度±1%

CO₂红外分析仪：量程0-10%，准确度±0.2%

CO₂:红外分析仪：量程0-5%，准确度:±0.2%

4.6、设备配备人工肺：

呼吸频率可调范围：5次/min~25次/min

呼吸流量可调范围：2L/min~35L/min

4.7、采样泵：流量不小于3L/min

4.8、缓冲袋2L

4.9储气罐：1L不锈钢制造

4.10设备配备加湿装置1套，用于试验气体及呼出气体湿度调节。加湿装置水箱采用304不锈钢制作，配有双浮球液位开关提供液位高低报警功能。

4.11、设备配备吸气冷却器，采用循坏冷却水对吸入气体的进行冷却处理；

5、内置气源：可满足正压测试要求

6、内置真空泵：可满足负压测试要求

7、配置PVC头模1套，含呼吸管路

8、电压220V50hz

9、电路保护系统：接地保护、快速保险等.

10、1mpa以上的压力测试需客户自备气源（具体要求可咨询我司）



三、配置清单：

序号	名称	规格型号	品牌	数量	备注
1	人工呼吸机	呼吸量：10L/min~35L/min 呼吸频率：10-25次/min 呼吸比：1：1	自制	1个
2	加湿装置	空气加热温度：35℃~45℃ 增湿不低于95%RH	国产知名	1个
3	PLC	LK3U-64MT带网口	国产知名	1个
4	工控机	15吋Windows10专业版	国产知名	1个
5	红外二氧化碳分析仪	测量范围：0%-10%精确度：±±0.2%	国产知名	1个
6	红外二氧化碳分析仪	测量范围：0%-5%精确度：±±0.1%	国产知名	1个
7	二氧化碳流量计	0.3L/min-3L/min	双环	1个
8	高精度氧分析仪	量程0-100%VOL，准确度±2%	国产知名	1个
9	压差传感器	0-5000Pa精度：0.5%FS	国产知名	1个
10	温湿度传感器	温度0-100℃分辨率0.1℃ 湿度0-100%RH精度：±5%	国产知名	1个
11	流量计	5L/min，0-5L/min，0-100L/min	国产知名	各1个
12	缓冲气袋	2L	国产知名	1个
13	设备主体		自制	1套
14	测试夹具	不同测试要求	自制	若干
15	测试箱	2.5L	自制	1个
16	头模	PVC材质	自制	1个



四、技术服务

1、设备的免费质保期不低于1年；
2、设备提供终身维护
3、系统软件终身免费升级；
4、卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；

5、卖方长期为买方提供备件采购和供应服务。



五、发货清单：

主机一台

电源线一根

说明书一份









​
