跌倒防摔服综合性系统

时间：2026-06-09 15:16 点击次数：

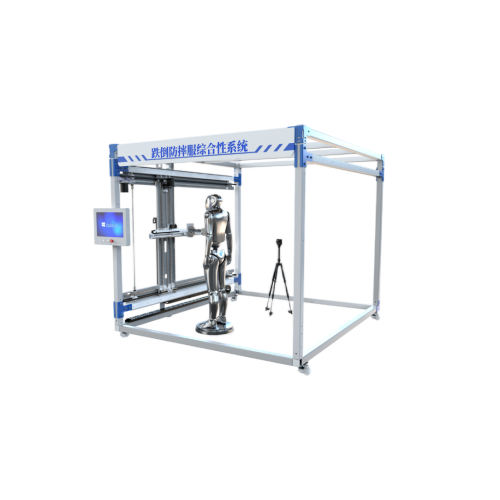

跌倒防摔服综合性系统

仪器概述：

跌倒防摔服综合性系统针对跌倒防摔服提供一种结构合理、参数可调、操作可控的假人检具及推倒机构，试跌倒防摔服的工作性能，通过采集冲击数据判定产品是否合格。于在实验室环境下标准化测试

技术参数：

参数项	规格
控制系统	Windows
操作界面	15寸工控一体电脑
模拟假人	高度：160cm 重量50Kg~100Kg
	胸腔内部≥10L
	胸腔内部设计配重定位机构，标识
施力推杆结构	实现360°角度旋转，角度可设置
	施力手臂0~45°可调节设置
	施力手臂有效伸出长度：300mm 速度：0.5m/s 力臂推力：300N
	施力机构：伺服电机+滚珠丝杆
压电三维力传感器	X:2.5KN Y:2.5KN Z:5.0KN 谐振频率：≥40KHz 过载能力：120%
推到机构	电动推杆或摆锤
推到机构	与假人垂直方向角度可调
高速相机	500W像素
假人旋转机构	可360°旋转，可配合推力杆调节被推角度落地，独立支架或与假人底座一体式
电源	AC220V 50Hz

设备结构介绍：

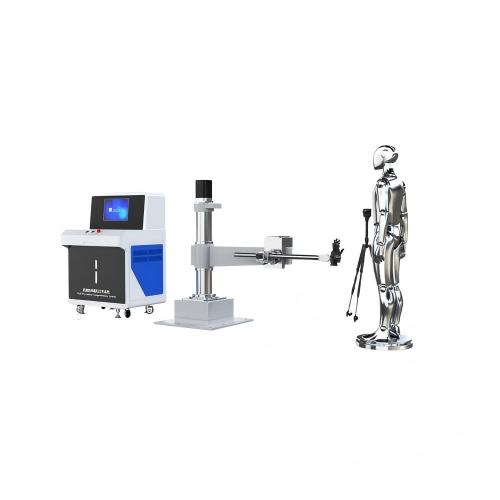

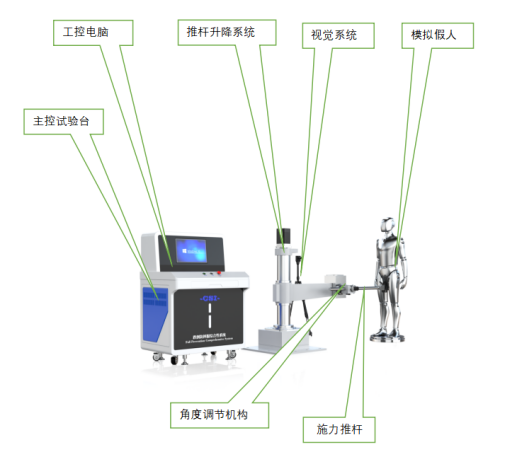

仪器设备主要有模拟假人、施力推杆、视觉抓拍系统和测试软件分析系统等组成。

仪器设备及控制端的技术要求分解：

1、首先将测试假人按照要求将配重安装好，穿戴好测试试样。

2、设备上电，预热5分钟后，打开测试软件，初始化测试程序

3、调节假人被推到测试角度

4、调节好施力推杆的测试位置及角度

5、设置好需要测试的参数，比如施力推杆的施力速度等

6、操作测试软件，启动测试，高速相机抓拍测试过程并通过软件分析测试所需试样相关性能参数。
