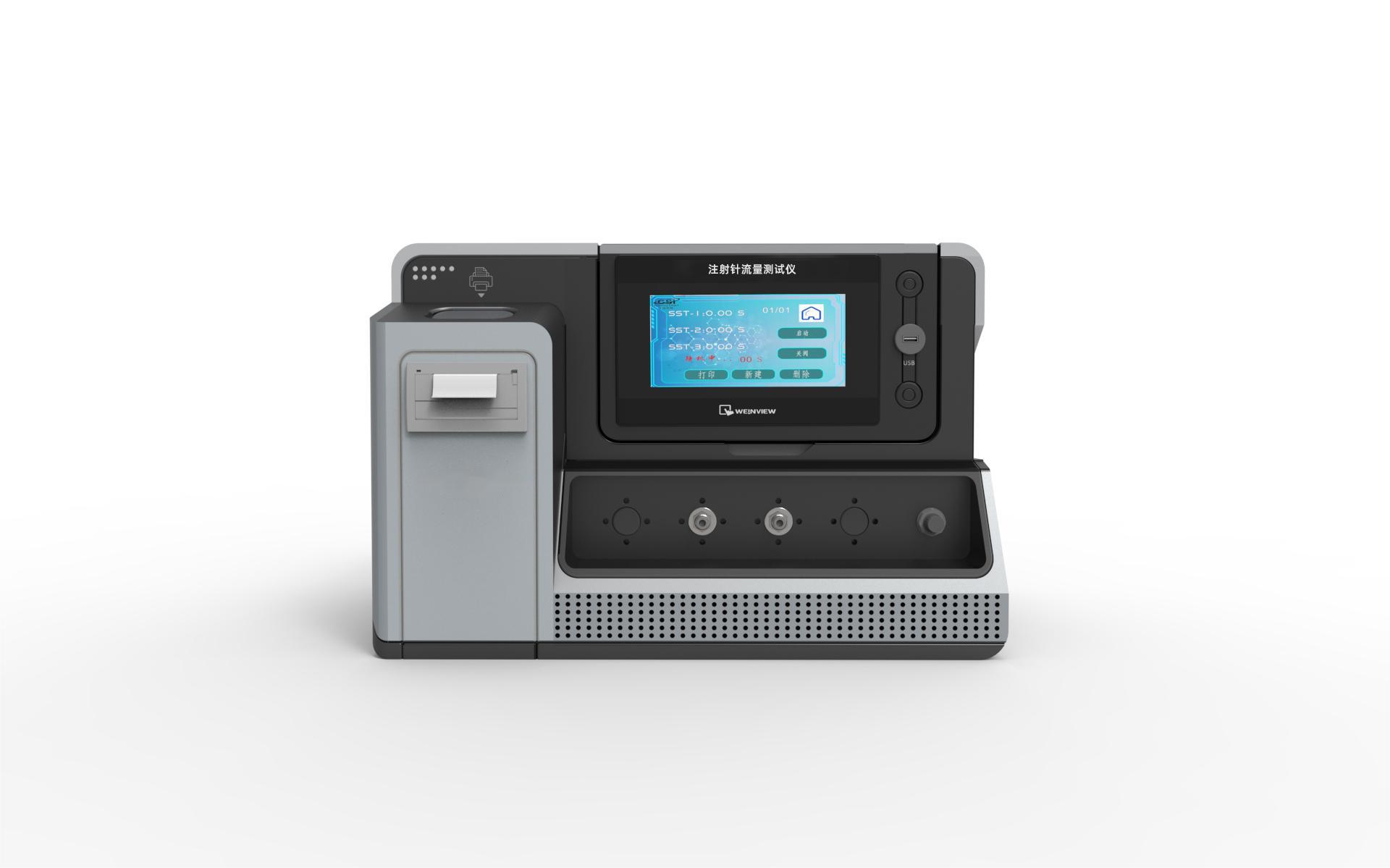

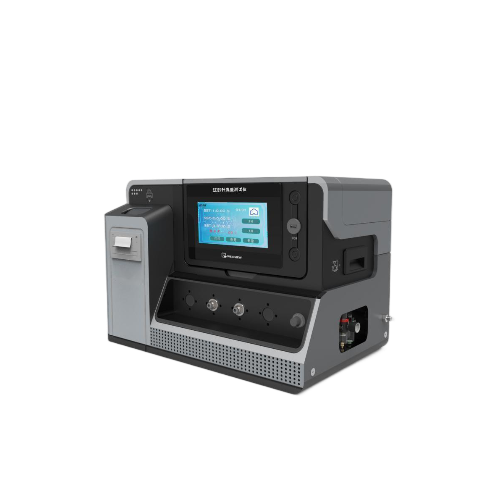

注射针流量测试仪
一、功能与测试原理
核心目的
验证针管在标准压力下液体流量是否符合要求，预防针腔堵塞或流量不足导致的注射风险。
满足国际标准（如GB 15811-2016、ISO 9626），保障医疗器械可靠性。
工作原理
气压转液压系统：通过气压驱动液体形成稳定压力（0–100kPa），高精度传感器实时监测流量数据。
关键指标：
流量偏差：实测流量与标称值的误差；
压力稳定性：恒压状态下流量波动范围（如37℃水温环境）。
二、技术特点
采用7寸PLC多彩液晶触控屏，中文菜单显示，高精度时钟芯片，断电存储；PLC控制动态显示；过载报警停机保护；
可打印测试数据，仪器由可以调节流量阀（ 液体压力源）、标准规定的压力系统等组成，采用特殊的气压转液压管路，保证了各部件无泄漏，数字显示液体高压，具有零点校正、准度校正及超量程报警功能，采用力学计量流量，流量控制精度高。
三、设备技术参数
|
参数 |
典型范围/精度 |
|
控制系统 |
PLC控制系统 |
|
操作界面 |
彩色7寸触摸屏，中英文切换 |
|
压力传感器 |
0-100kpa，精度：±0.5％FS（可定制其他量程和精度） |
|
储液罐 |
不锈钢制作2升内置 |
|
打印机 |
内嵌式打印机 |
|
量杯 |
1000ml |
|
配置 |
满足医用标准鲁尔接头 |
|
数据存储 |
200组 |
|
气源 |
0-0.5mpa（客户自备） |
|
整机功率 |
80W |
|
电源 |
220V，50Hz |
|
设备重量 |
60kg |
|
外形尺寸 |
550*350*470（mm） |
四、执行标注及操作流程
符合标准
完全符合GB15811-2016要求研制
操作流程（GB 15811-2016标准）
A[固定针头并连接管路] --> B[设置压力/水温参数]
B --> C[启动测试，记录流量数据]
C --> D[分析偏差，输出报告]
五、注意事项
测试液要求：需使用三级水或模拟体液，温度严格控制在18–37℃；
针头适配：配置医用标准鲁尔接头，确保密封性；
校准维护：压力传感器每月校验，避免误差累积。
六、配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
