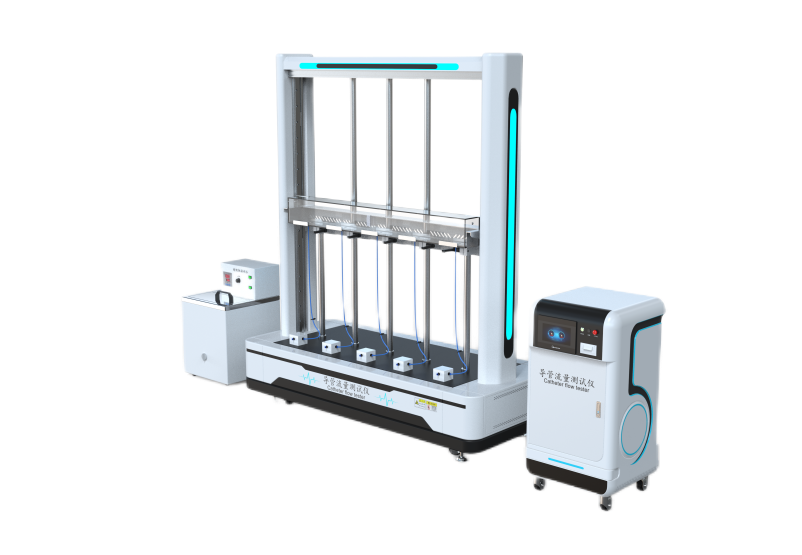

五工位导管流量测试仪（流量计法）
一、产品特点
1、7寸彩色触摸屏控制，直观的操作界面，带来操作体验的极大提升，集成化操作系统，测试稳定，数据安全可靠。
2、PLC控制，通过AD集成模块采集流量信号，具有断电存储；过载报警停机保护；
3、配有嵌入式热敏打印机，方便直接打印测试结果，同时还配备了USB口方便测试结果数据导出，设备存储不低于1000条实验结果
4、采用高精度液体流量计，时刻对测试流量进行检测，测试结果误差小，测试效率高
5、采用多工位独立测试系统，各工位测试互不干涉，可单独选择测试工位进行测试
二、满足标准
|
标准号 |
名称 |
|
YY 1282-2022 |
一次性使用静脉留置针 |
|
YY 0285.1-2017 |
血管内导管一次性使用无菌导管第1部分:通用要求 |
|
GB/T 15812.1-2005 |
非血管内导管第1部分:一般性能试验方法 |
三、关键参数
|
参数项 |
规格 |
|
控制系统 |
工业级PLC |
|
操作界面 |
彩色7寸触摸屏，支持中、英文切换、实时动态显示及数据存储（≥200组） |
|
测试工位 |
5工位 |
|
测试范围 |
4-600mL/min，最低测量 30mL/min （可根据导管特性定制流量量程） |
|
测试精度 |
±1%FS （可选其它量程精度） |
|
静水平面高度 |
0~1000mm ，支持水泵自动循环, 静水面高度可调节，误差±5mm |
|
流量 |
可调，满足（525±25）mL/min、500mL/min |
|
时间设置 |
0-9999S |
|
夹具 |
适应各种导管，标配鲁尔接头 |
|
流量计算 |
流量计实时显示 |
|
数据输出 |
嵌入式微型打印机，USB导出口 |
|
恒温系统 |
室温-99℃（可设定），提供标准中所规定测试温度的介质（水） |
|
电源 |
220V 50HZ |
四、计量要求以及测试项介绍
|
标准号 |
建议计量内容 |
建议计量点 |
|
YY 0285.1-2017 附录E |
流量计： 4-600mL/min，±1%FS |
标准中流量为（525±25）mL/min，建议计量（525±25）mL/min |
|
GB/T 15812.1-2005 附录E |
流量计： 4-600mL/min，±1%FS |
标准中流量为500mL/min，建议计量500mL/min |
|
YY 1282-2022 5.6 |
流量计： 4-600mL/min，±1%FS |
公称外径小于1.0 mm的导管, 其流量应不小于制造商所标称值的80% ; 公称外径大于或等于1.0 mm的导管,其流量应不小于制造商所标称值的90% |
五、标配物品及用途
|
名称 |
数量 |
用途 |
参考图 |
|
主机 |
1台 |
设备整机发货，无需安装 |
|
|
电源线 |
1根 |
设备连接插座使用 |
/ |
|
说明书 |
1份 |
介绍设备使用方法及维护保养等 |
/ |
|
电子版操作视频 |
1份 |
指导操作流程，学习更方便 |
/ |
|
合格证及保修卡 |
1份 |
出厂质检，质保服务 |
/ |
|
铭牌 |
1个 |
设备出厂标识 |
/ |
六、满足标准其他测试项的仪器（完整资料可咨询销售）
|
标准号及测试项 |
仪器名称 |
图片 |
|
YY 0285.1-2017 附录E GB/T 15812.1-2005 附录E |
导管流量测试仪（称重法） |
|
|
YY0285.1-2017 附录B GB/T15812.1-2005 附录B |
血管内导管峰值拉力测试仪 |
|
|
YY0285.1-2017附录C GB/T15812.1-2005 附录C |
导管耐负压测试仪 |
|
|
YY0285.1-2017 附录D |
导管抽吸过程中空气进入座装配处负压测试仪 |
|
|
YY0285.1-2017附录F,G |
导管爆破及动力注射流量测试仪 |
|
七、应用场景与行业需求
|
生产企业 |
批量生产过程中，用于出厂前的全检或抽检，确保每批次产品符合要求 |
|
科研机构 |
用于产品升级，满足医疗行业对产品的需求 |
|
第三方检测机构 |
用于产品认证，提供权威合规报告 |
八、使用注意事项
|
测试环境 |
干净、干燥、无强风、无阳光直射和振动的环境进行测试，避免干扰测量结果。 |
|
设备检查 |
使用前确认仪器电源、显示屏、传感器等部件正常工作，连接部位无松动或泄漏 |
|
测试样品 |
保持试样整洁干净，无缺陷 |
九、质保售后
|
安装调试 |
公司可在买方准备好设备所需外部条件(如水，电，气等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
|
保修 |
设备保修期为1年，易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
|
维修反应时间 |
卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障。 |
|
终身服务 |
卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持。 |
