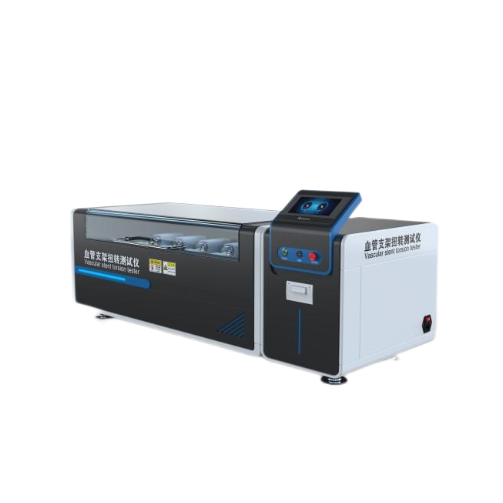

血管支架扭转测试仪
一、产品介绍及特点
产品介绍：
血管支架扭转测试仪是使支架产生周期扭转形变为了产生支架的周期性扭转,将装有已释放支架的模拟血管的一端连接到可周期旋转的装置上,同时模拟血管的另一端保持固定。也可以将支架和模拟血管同时固定在测试装置上来对支架施加周期性的扭转。宜当调整测试装置,使得模拟血管或支架连接点之间的旋转量适合支架的预期扭转形变。
产品特点；
|
优点 |
1、集成化操作系统，触摸屏按键设置，一键启动，测试稳定，数据安全可靠 |
|
核心竞争力 |
操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长。 |
|
数据显示 |
1、实时显示扭转角度、测试频率 2、自动判断试样合格/不合格，并显示、报警
3、内置大容量存储器，可存储不少于1000组测试数据（数据保留7日） 5、所有数据实时显示界面，显示精度位小数点后一位 |
|
结构特点 |
1、通电就可以使用，简单快捷 |
二、满足标准
|
标准号 |
名称 |
|
YY/T 1764-2021附录E |
血管支架体外轴向、弯曲、扭转耐久性测试方法 |
三、关键参数
|
参数项 |
规格 |
|
控制系统 |
工业级PLC（选配Windows） |
|
操作界面 |
彩色7寸触摸屏，支持中英文菜单切换、实时动态显示 |
|
操作方式 |
全触控操作，可设置、调用、修改测试程序 |
|
打印机 |
嵌入式打印机 |
|
电机频率 |
扭转0-10HZ，根据扭转幅度可调配 |
|
支架直径范围 |
0~50mm |
|
支架长度范围 |
0~400mm |
|
目标次数 |
0~999999999可设置 |
|
扭转角度 |
0~360°（±180°），精度±1° |
|
泵速 |
0~10L/min |
|
测试工位 |
6工位 （可增加工位） |
|
测试工装 |
1*6套 |
|
水循环系统温度 |
室温~99℃ |
|
循环测试液温度 |
37℃±2℃ |
|
安全配置 |
急停按钮，过载保护 |
|
电源电压 |
AC220V 50Hz |
四、计量要求以及测试项介绍
|
标准号 |
建议计量内容 |
建议计量点 |
|
YY/T 1764-2021附录E |
水浴：室温~99℃ |
标准要求：水浴温度37℃±2℃ |
|
测试项： |
||
|
YY/T 1764-2021附录E |
模拟血管内支架的扭转耐久性试验方法 |
|
五、满足标准其他测试项的仪器（完整资料可咨询销售）
|
标准号以及测试项 |
仪器名称 |
图片 |
|
YY/T 1764-2021附录B YY/T 1764-2021附录A
|

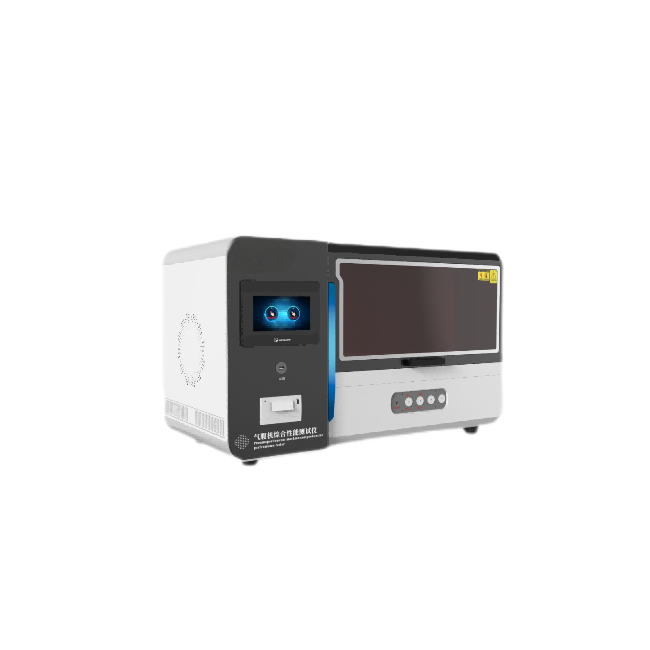

血管支架弯曲耐久性测试仪---轴向压缩弯曲 |
 |
|
YY/T 1764-2021附录C |

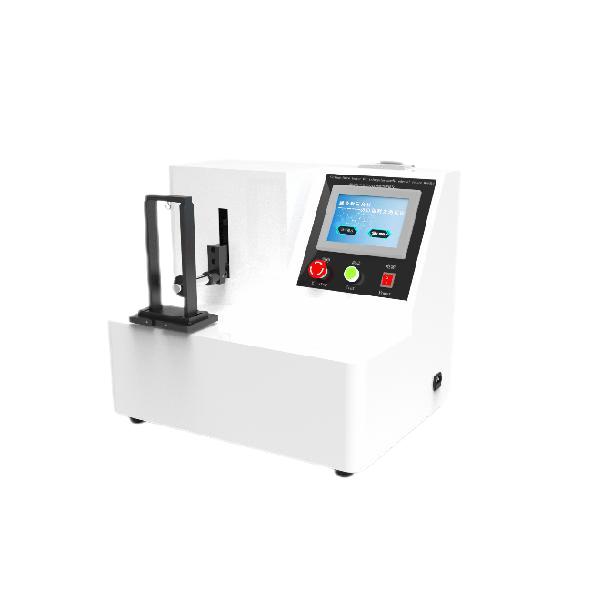

血管支架弯曲耐久性:芯轴弯曲 |
/ |
|
YY/T 1764-2021附录D |

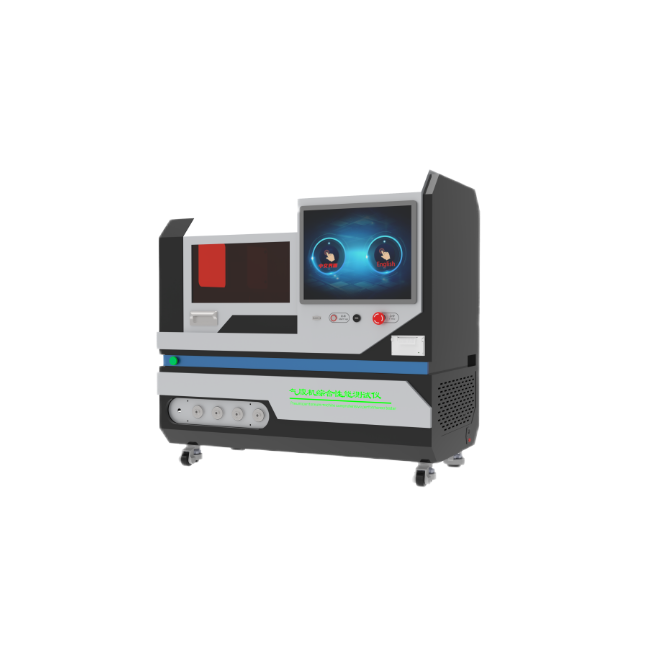

血管支架弯曲耐久性:无芯轴弧形弯曲 |
/ |
六、标配物品以及用途
|
名称 |
数量 |
用途 |
参考图 |
|
主机
|
1台 |
设备整机发货，无需安装 |
 |
|
电源线 |
1根 |
设备连接插座使用 |
/ |
|
说明书 |
1份 |
介绍设备使用方法以及保养等注意事项 |
/ |
|
电子版操作视频 |
1份 |
指导操作流程，学习更方便 |
/ |
|
合格证及保修卡 |
1份 |
出厂质检，质保服务 |
/ |
|
水浴 |
1台 |
提供测试环境温度 |
/ |
|
铭牌 |
1个 |
设备出厂标识 |
/ |
七、应用场景与行业需求
|
使用单位 |
产品性能 |
|
血管类生产企业 |
1、新型血管支架的研发阶段 |
|
第三方检测机构 |
用于产品认证，提供权威合规报告 |
|
科研机构 |
用于产品升级，满足医疗行业对产品的需求 |
八、使用注意事项
|
环境要求 |
将测试环境温度设定并稳定在37°C±2°C，以模拟人体生理环境 |
|
仪器放置 |
放置在平稳、干燥、清洁的台面上，避免振动影响测试精度 |
|
电源连接 |
确保电源连接正常，防止电气故障 |
|
定期校准 |
需由专业人员进行，定期校验传感器 |
九、售后服务
|
安装调试 |
公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
|
保修 |
设备保修期为1年，易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
|
维修反应时间 |
卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障。 |
|
终身服务 |
卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持。 |
