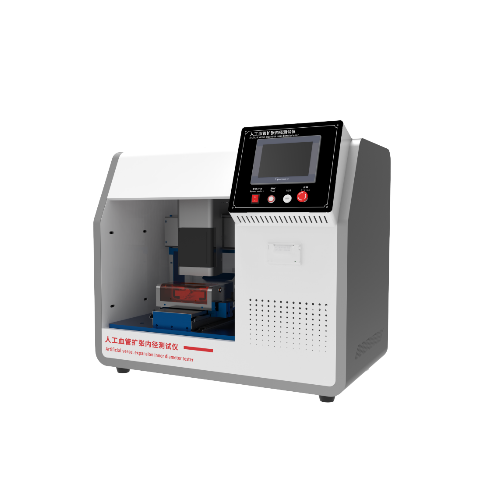

人工血管扩张内径测试仪
工作原理与关键组件
压力控制系统：
核心是精确产生和控制液体（通常是水或生理盐水）的压力。
包括压力泵/供气源、精密调压阀、压力传感器、压力控制器。
能够按照预设的程序（如恒压保持、压力斜坡上升/下降、脉冲压力模拟）精确施加压力到被测血管样品上。
样品夹持与密封系统：
设计用于牢固夹持不同直径的人工血管样品两端，并确保密封，防止加压介质泄漏。
通常包括可更换的适配器或夹具，以适应不同尺寸的血管。
夹持方式需要确保血管在测试过程中能自由径向扩张
内径测量系统（核心）:
非接触式光学测量 ： 最常用且精度高。
三、核心硬件配置
|
模块 |
技术要求 |
|
控制系统 |
PLC控制系统 |
|
操作界面 |
彩色7寸触摸屏，中英文切换 |
|
压力传感器 |
0-40kpa，精度±0.1%FS（可定制其他量程和精度） |
|
时间计时器 |
触摸屏显示 |
|
测试环境温度 |
37℃±2℃，内置温度传感器，精度：±1℃ |
|
可视窗口 |
亚克力制作 |
|
测试内箱 |
内置照明灯，可清晰可见测试样品 |
|
血管外径测量 |
非接触式，激光传感器，精度：±0.01mm（可选择其他精度），连接控制系统和触摸屏显示 |
|
夹具 |
1套（直径1.6mm，2.2mm，4.5mm，5.5mm，7.2mm各2件），可选择其他尺寸 |
|
整机功率 |
300W |
|
打印机 |
嵌入式微型热敏打印机 |
|
电源 |
AC90V-240V/50Hz（自适应宽电压） |
|
重量 |
50kg |
|
外形尺寸 |
920-620-820（mm） |
四、执行标准及测试流程关键参数
符合标准
测试标准：YY0500-2021
样品要求
长度≥10倍血管直径，避免端部效应影响。
动态循环测试
压力梯度：至少3组高低压循环（如50-90mmHg、80-120mmHg、110-150mmHg）；
循环频率：60±10次/分钟，模拟心跳节律。
介质与环境
测试介质：蒸馏水或生理盐水，温度恒定37±2℃。
五、配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
501A室温-100度恒温槽1个;
2种规格接头;
8mm管子3米;
2mm硅胶管1米;
直径夹具（规格：直径1.6MM，2.2MM，4.5MM，5.5mm,7.2mm）各2件;
