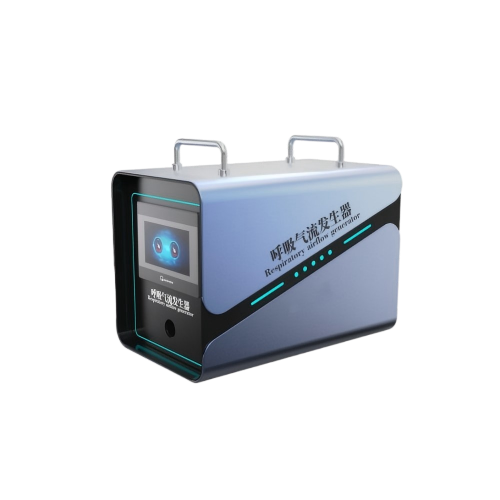

呼吸气流发生器
一、介绍
呼吸气流发生器是呼吸防护设备测试、医用通气治疗、呼吸机理研究等领域的核心设备，其性能直接决定了相关应用的准确性和可靠性。在医疗领域，精准的气流控制可有效提升呼吸衰竭患者的治疗效果，降低插管率和死亡率；在防护设备测试领域，需模拟人体真实呼吸模式以准确评估设备过滤性能。本方案针对现有技术中气流控制精度不足、噪音较大、应用场景单一等问题，设计一款兼具智能调控、多模式输出、高可靠性的呼吸气流发生器。
二、关键参数
|
参数项 |
规格 |
|
控制系统 |
工业级PLC |
|
操作界面 |
彩色7寸触摸屏，中英文切换 |
|
操作方式 |
全触控操作，可设置、调用、修改测试程序 |
|
打印机 |
嵌入式打印机 |
|
潮气量 |
500mL（最大1000mL/10/15BPM） 精度±2%FS 可调 （可选配其他潮气量） |
|
呼吸频率 |
10次/分钟-20次/分钟，精度±1次 可设置 支持自动停机 （可选配其他呼吸频率） |
|
测试时间 |
0min-9999min 可设置 |
|
呼吸比 |
1:1 |
|
呼吸波形 |
正玄波 |
|
重 量 |
约30kg |
|
安全配置 |
急停按钮，过载保护 |
|
电源电压 |
AC220V 50Hz |
|
USB测试软件插口，读取数据，可连接电脑 |
|
|
选配：呼吸阀或者呼吸鼻，呼吸活瓣，阻力器，呼吸加湿装置 |
|
三、执行标准与适用场景
参考标准：
YY9706.270-2021医用电气设备第2-70部分:睡眠呼吸暂停治疗设备的基本安全和基本性能专用要求
YY0671.1-2009睡眠呼吸暂停治疗第1部分:睡眠呼吸暂停治疗设备(56.103压力/容量曲线和反应时间测试)
YY0635.1-2008吸入式麻醉系统第1部分:成人麻醉呼吸系统中附录A.3"完整呼吸系统的流量阻抗"
YY0635.2-2009吸入式麻醉系统第2部分:麻醉气体净化系统传递和收集系统中附录C"溢出测试"的正弦波(或半正弦波)模患者拟气流
ISO18562-42024医疗保健应用中呼吸气体通道的生物相容性评价第4部分冷凝物中可浸出物的试验
适用场景：
本呼吸气流发生器可广泛应用于：① 呼吸防护设备（口罩、防毒面具）性能测试；② 医用通气治疗（如高流量氧疗、无创通气）；③ 人体呼吸机理研究与教学演示；④ 应急救援领域的临时通气支持；⑤ 气体过滤性能评价实验。
四、配置清单
主机1台；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
