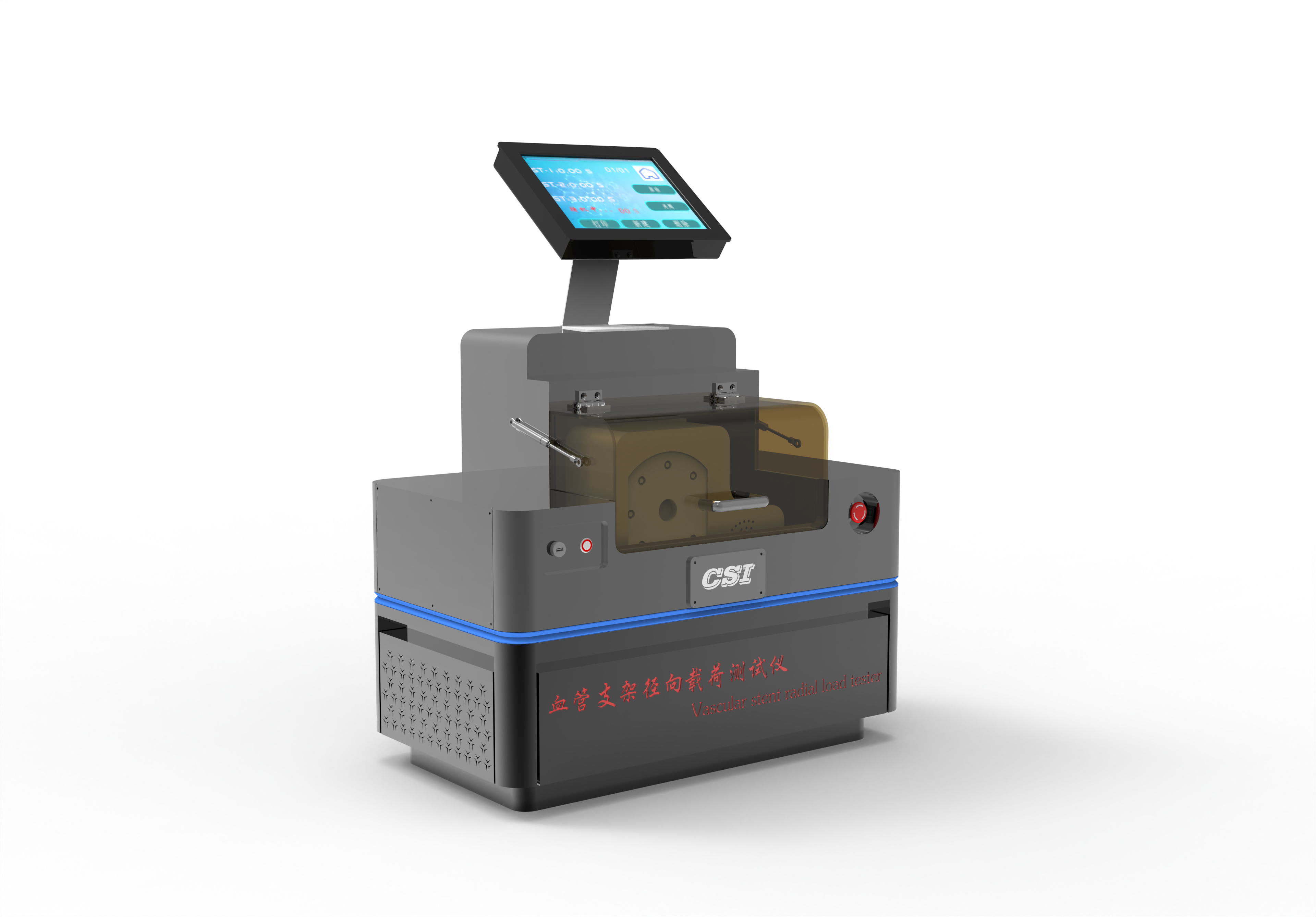

血管支架径向载荷测试仪
一、产品介绍以及特点
产品介绍：
该设备用于测定球囊扩张和自扩张血管支架的径向强度、塌陷压力以及慢性外展力等关键力学性能，适用于医疗器械检测机构、支架生产企业的质量控制和产品研发。
产品特点：
|
优点 |
集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠
|
|
核心竞争力 |
操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
|
数据显示 |
1、实时显示当前力值、设定力值、测试时间、释放速度等 2、自动判断试样合格/不合格，并显示、报警 3、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 4、配备USB接口，可导出测试数据；可选配RS232接口连接电脑打印机 |
|
结构特点 |
通电就可以使用，简单快捷 |
二、满足标准
|
标准号 |
名称 |
|
YY/T1660-2019 |
球囊扩张和自扩张血管支架的径向载荷测试方法 |
三、关键参数
|
参数项 |
规格 |
|
控制系统 |
工业级PLC |
|
操作界面 |
彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
|
操作方式 |
全触控操作，可设置、调用、修改测试程序 |
|
打印机 |
嵌入式打印机 |
|
力值测试范围 |
0–100N，精度：±0.1%FS（可选配精度：±0.05%FS） |
|
传感器抗过载性 |
120% |
|
测试长度范围 |
0-100mm任意调节（可选配其他） |
|
测试方法 |
虹膜式卷压 |
|
全自动释放速度范围 |
0~5mm/s，精度：0.01mm/s |
|
力值传感器采样率 |
100 点/s |
|
血管支架接头规格 |
标配5种规格（可根据客户要求定制） |
|
温控 |
37℃±2℃ |
|
标准要求精度 |
精度±2℃ |
|
直径规格 |
5mm-14mm，可选配其他直径规格 |
|
安全配置 |
急停按钮，过载保护 |
|
尺寸重量 |
约450×300×300mm 约重30kg |
|
电源电压 |
AC220V 50Hz |
|
自制软件，实时监测，可USB导出结果，可连接电脑 |
|
四、计量要求以及测试项介绍
|
标准号 |
建议计量内容 |
建议计量点 |
|
YY/T1660-2019 |
压力传感器：0–100N，精度：±0.1%FS |
标准要求校准，设备量程是100N，建议选取个计量点（50N） |
|
测试项 |
||
|
血管支架径向载荷测试 |
垂直于圆柱纵轴向支架圆柱外表面施加载荷的机械加载 |
|
五、完成测试辅助用品（可选配）
|
标准号 |
仪器或材料名称 |
参考图 |
|
/ |
/ |

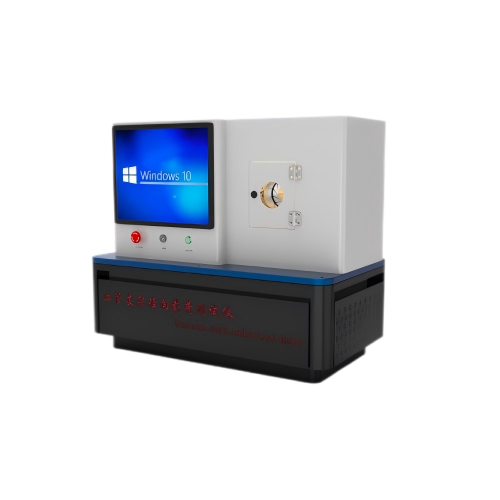

六、满足标准其他测试项的仪器（完整资料可咨询销售）
|
标准号以及测试项 |
仪器名称 |
图片 |
|
YY/T1660-2019 |
球囊扩张和自扩张血管支架的径向载荷测试方法 |
|
七、标配物品以及用途
|
名称 |
数量 |
用途 |
参考图 |
|
主机
|
1台 |
设备整机发货，无需安装 |
|
|
电源线 |
1根 |
设备连接插座使用 |
/ |
|
说明书 |
1份 |
介绍设备使用方法以及保养等注意事项 |
/ |
|
操作视频（电子版） |
1份 |
手把手指导操作流程，学习更方便 |
/ |
|
合格证及保修卡
|
1份 |
出厂质检，质保服务 |
/ |
|
不锈钢夹具 |
1套 |
用于样品的测试 |
/ |
|
铭牌 |
1个 |
记录设备整体信息 |
/ |
八、应用场景与行业需求
|
使用单位 |
产品性能 |
|
医疗器械生产质检 |
出厂前的性能验证，确保符合标准 |
|
医疗机构设备维护 |
对植入支架的入库验收及批次质量复核 |
|
第三方检测机构 |
用于产品认证，提供权威合规报告 |
|
科研机构 |
用于产品升级，满足医疗行业对产品的需求 |
九、使用注意事项
|
环境要求 |
标准要求测试温度保持在37℃ |
|
校准维护： |
定期校验力值传感器，避免数据漂移 |
|
预处理 |
保持试样整洁干净，无缺陷 |
十、质保售后
|
安装调试 |
公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
|
保修 |
设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
|
维修反应时间 |
卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
|
终身服务 |
卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
