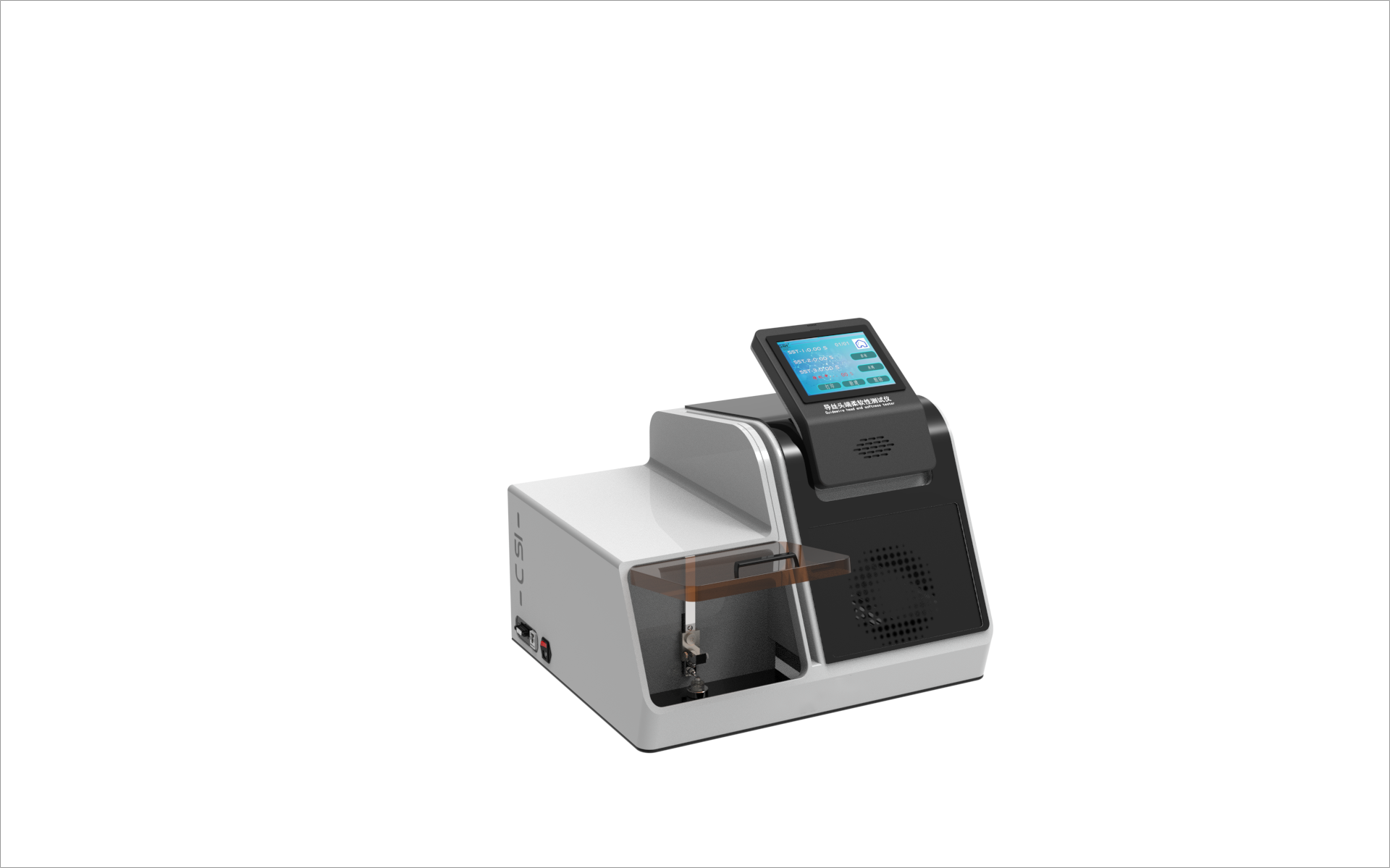

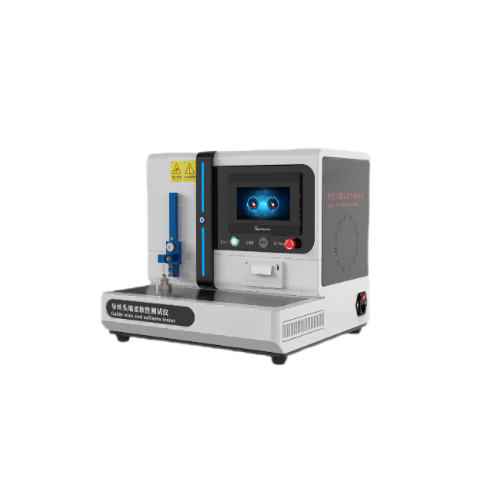

导丝头端柔软度测试仪
一、核心功能与原理
测试原理
通过夹具固定导丝距头端10mm处并保持垂直，以3–8mm/min速度垂直下压导丝，使其接触锥形底座后弯曲，同步记录压力-位移曲线以量化柔软性。
关键技术：高精度力值传感器、位移滑轨及PLC控制系统实现精准加载与数据采集。
复合测试能力
部分设备支持静态弯曲（评估瞬时柔软度）与动态疲劳测试（模拟导丝在血管中的循环应力），预测临床操控性与耐久性。
二、关键性能参数
|
参数 |
典型范围/精度 |
|
控制系统 |
PLC控制系统 |
|
操作界面 |
彩色7寸触摸屏，中英文切换 |
|
量程范围 |
0-5N，精度：±0.01％FS（可定制其他量程和精度） |
|
夹具 |
1套 |
|
位移范围 |
0.001-40.000mm |
|
位移分辨率 |
0.001mm |
|
试验速度 |
0-100mm/s可任意设置，无级变速 |
|
速度精度 |
0.01mm/s |
|
夹持范围 |
0.3-8mm（可选择更大范围） |
|
高精度滑轨，高精度电机，稳定性好，重复性好 |
|
|
电源 |
220V ,50Hz |
|
重量 |
17kg |
|
外形尺寸 |
500mm*400mm*350mm |
三、操作流程与标准
标准化测试步骤
样品固定：夹具夹持导丝头端10mm垂直段；
加载测试：锥形底座引导下压位移，传感器记录弯曲临界力值；
数据分析：生成压力-位移曲线，计算抗弯曲刚度。
执行标准
核心标准：YY/T 1554-2017、YY 0450.1-2003；
适用产品：冠状动脉导丝、输卵管导管、外周血管介入导丝等。
四、操作注意事项
环境控制：温度23±2℃、湿度50–80%，避免电磁干扰；
维护要求：定期校准传感器，夹具抛光防摩擦误差；
安全规范：禁止手动干预测试区域，防夹伤/触电。
五、配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
