腹部穿刺器综合性能测试仪 文章

　

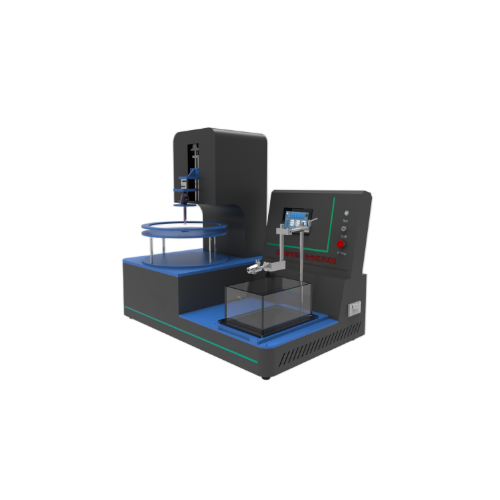

腹部穿刺器综合性能测试仪



一、核心测试项目

‌穿刺力测试‌

通过模拟穿刺过程（常用猪腹部组织作为试验材料），测量穿刺器穿透模拟组织所需的力度。

穿刺速度可调（0-200mm/min），以适配不同临床场景。

‌密封性测试‌

检测气体泄漏情况：向穿刺器施加4kPa压力气体，监测压力衰减或气泡冒出，评估密封效果。

‌气阻与泄漏测试‌

测量穿刺器在充气状态下的气体流量，确保气腹稳定性‌。

‌插拔性能测试‌

模拟手术中器械反复插拔过程，记录插拔力变化及连接牢固度。



二、技术参数与配置

‌参数类别‌	‌具体配置‌
测试项目	刺穿力，气阻，密封性，泄漏等
控制系统	PLC控制系统
操作界面	7寸彩色触摸屏，中英文切换
穿刺力范围	0-50kg ，精度：±0.05％FS（可定制其他量程和精度）
调压阀	美国进口调压阀BELLOFRAM
刺穿速度	0-100mm/min可任意设置，设计值范围：0-200mm/min
试验材料	猪腹部组织，带皮，冰鲜
压力传感器	0-50kpa，精度：±0.1％（可定制其他量程和精度）
打印功能	嵌入式打印机
夹具	每个测试项目均配
储水槽	亚克力制造
保压时间	触摸屏控制显示
适合高度	任何样品高度0-200mm内
用电	220V-50Hz
接头	鲁尔接头1套
外接气源	0-0.4mpa以上（客户自备）
外形尺寸	约1200*800*1120（mm）
外观烤漆处理，不上绣
结构合理组成，操作简便



三、执行标准及工作原理

符合标准：

YY/T1710-2020

工作原理：

测试仪通过力学传感器阵列和自动化机械系统模拟真实手术操作：

机械驱动系统推动穿刺器穿透模拟组织，高精度传感器实时采集穿刺力、位移、气压等数据‌；

密封性测试中，气压模块施加稳定压力并监测泄漏量，数据传输至处理模块生成报告。



四、应用与标准

‌适用场景‌：医疗器械生产质检、第三方检测机构及医院设备验收‌。

‌合规性‌：严格遵循YY/T 1710-2020标准，覆盖穿刺力、密封性、气阻等全项目检测‌。



五、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
