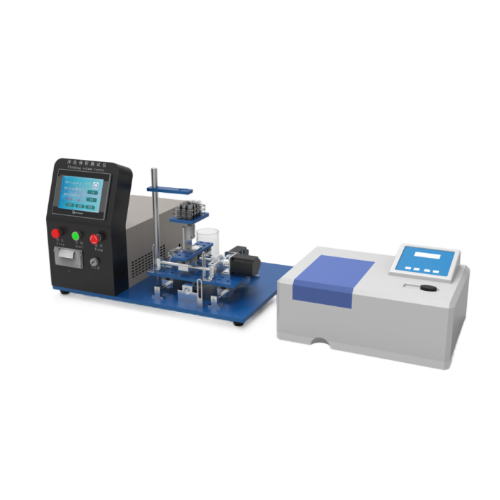

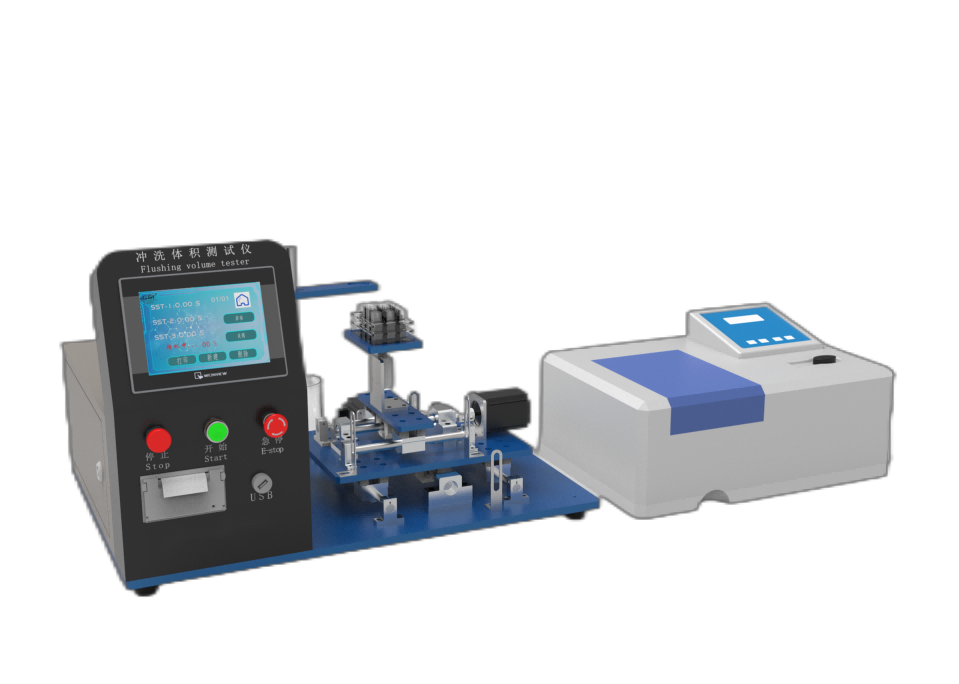

冲洗体积测试仪



 一、核心功能与‌测试说明‌

核心功能

测量导管类器械冲洗液体积，验证冲洗效果及残留量是否符合标准。

工业领域用于液体流量控制与过程监测（如化工、食品加工）。



测试说明

1、测试对象：皮下植入式给药装置

2、测试液类型：甘油。

9g/L的NaCI溶液

专利蓝V着色剂(入=635nm)



二、相关技术参数

‌参数‌	‌指标要求‌
控制系统	PLC控制系统
操作界面	彩色7寸触摸屏，中英文切换
着色剂	专利蓝V着色剂(入=635nm) （客户自备）
冲洗容积	9g/L Nacl 溶液 （客户自备）
蠕动泵	≤140 ml/min
紫外可见光分光光度计	340-1000nm，外形尺寸500*350*150mm
比色皿架	亚克力比色皿架12孔95x65x32（12.5x12.5x45）
比色皿	四通光10MM石英普通款----比色皿12.5x12.5x45
烧杯	烧杯400ml，数量2件
蠕动泵	0-160ml/min
电压	220V ,50Hz ,750W
外形尺寸	310mm×280mm×180mm
打印功能	嵌入式打印功能
采用摆盘取样机构，集中时间分析，试验更加方便省时，避免人工分散取样检测
采用控制电机蠕动泵给液更稳定准确



三、执行标准及测试原理和测试流程

符合标准

YY/T0285.6-2020

测试原理

向皮下植人式输液港和导管充人有色溶液，并通过连续推注进行冲洗,直至颜色消失

测试流程

‌准备阶段‌：向被测导管注入指定体积的着色NaCl溶液。

‌冲洗阶段‌：通过蠕动泵以设定流速冲洗导管，收集流出液体。

‌体积测定‌：紫外分光光度计分析流出液中的着色剂浓度，计算冲洗残留量。



四、注意事项

‌着色剂与溶液‌：需用户自备专利蓝V着色剂和9g/L NaCl溶液。

‌校准要求‌：定期校验紫外分光光度计与蠕动泵流量精度，确保数据可靠性。

‌维护‌：设备质保期通常为1年，避免强电磁干扰环境。



五、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

分光光度计1台;

烧杯400ML，数量 2件；
