人体呼吸模拟仪 文章

　

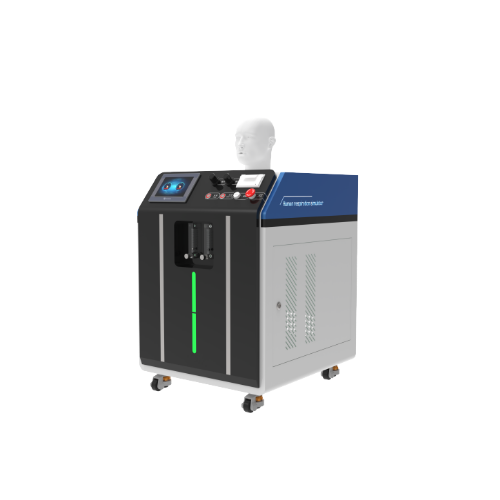

人体呼吸模拟仪



一、核心功能

‌呼吸动力学模拟‌

精确控制潮气量（250-1000ml）、呼吸频率（0-60次/分）、吸呼比（I）等参数，支持正常/异常呼吸模式（如喘息、呼吸暂停），模拟真实肺气体交换过程（消耗氧气并产生二氧化碳）。

可模拟慢性阻塞性肺病（COPD）、急性呼吸窘迫综合征（ARDS）等病理状态，用于呼吸机性能验证及治疗方案优化。

‌多场景适配性‌

教学领域：通过膈肌运动模型直观展示胸廓扩张与气体交换原理，适配初中至医学院校课程。

医疗设备测试：对接吸入式给药装置，量化药物递送剂量均一性及粒径分布，符合ISO 27427标准要求。

‌实时监测与数据分析‌

内置氧浓度传感器和二氧化碳探头，动态输出气体成分变化曲线，辅助评估氧气面罩的实际吸入氧浓度。



二、关键技术参数

‌参数类别‌	‌指标范围‌
测试次数‌	0-9999次，可在触摸屏上任意设置
潮气量‌‌	潮气量设置可调，范围250-1000ml  (参考YY/T 0735.1 表2产生频率循环：f=15min；I/E=1:1；潮气量(V)=500mL；  量程0～2kpa，精度±0.01kpa（可定制其他精度） 量程0～15L/min，精度±2.5%FS（可定制其他精度）
顺磁氧传感器进口品牌‌	量程（0-100%），精度±0.2%FS
二氧化碳浓度分析仪‌	量程（0-50000ppm）精度±2%（可定制其他精度） ,分辨率1ppm
控制系统‌‌	PLC控制系统
操作界面	彩色7寸触摸屏，中英文切换
质量流量控制器	采用进口品牌0-5L/min，精度±1％FS（可定制其他精度）
用电要求：	220V--30A---50HZ;
外形尺寸	700*850*1100（mm）



核心参数

1.一个进气系统和一个出气系统，来模拟正常人的呼吸

2.呼气、吸气、中间停顿时长可调节，调节范围（0.1-30）s

3.递送速率和递送总量吸入制剂微细粒子空气动力学特性测定法

4.内置氧和二氧化碳分析仪，可以实时的监测氧浓度和二氧化碳浓度

5.全自动调压系统，采用进口质量流量控制器全自动控制

6.内置呼吸模拟肺系统，带呼吸管路

7.备属于落地式，可移动，可立地，设备自带福马轮

8.定制医用呼吸模头：材料PVC制作





三、执行标准及用途

符合标准：YY/T 1743-2021 和IS0 227427:2013 ，YY/T 0735.1

设备主要用途：

在呼吸通气过程中，测试不同氧流量下，氧气面罩真实的吸入氧浓度





四、典型应用场景

（一）医学教育与培训

‌基础教学‌：采用低成本膈肌运动模型，演示肺容积变化与呼吸力学原理，适用于中小学课堂。

‌高阶模拟‌：集成SimMan等综合模拟人，通过专利气道系统还原自主呼吸与动脉脉搏，训练插管、心肺复苏等临床操作。

（二）医疗设备研发与质检

‌呼吸机测试‌：验证不同模式（如容量控制、压力支持）下的触发灵敏度与同步性能，确保符合标准。

‌吸入给药评价‌：通过气溶胶捕获系统（如Copley水雾吸入测试仪），测定药物在模拟肺部的沉积率与递送效率，支撑FDA/EMA注册申报。

（三）临床研究与病理模拟

‌疾病模型构建‌：模拟COPD患者气道高阻力、ARDS肺顺应性下降等状态，优化呼吸支持策略。

‌治疗方案验证‌：对比不同氧流量下面罩的实际吸入氧浓度，指导个体化氧疗方案设计‌。





五、配置清单：

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

2米煤气管2根；

卡箍4个；

8mm气管2米；







​
