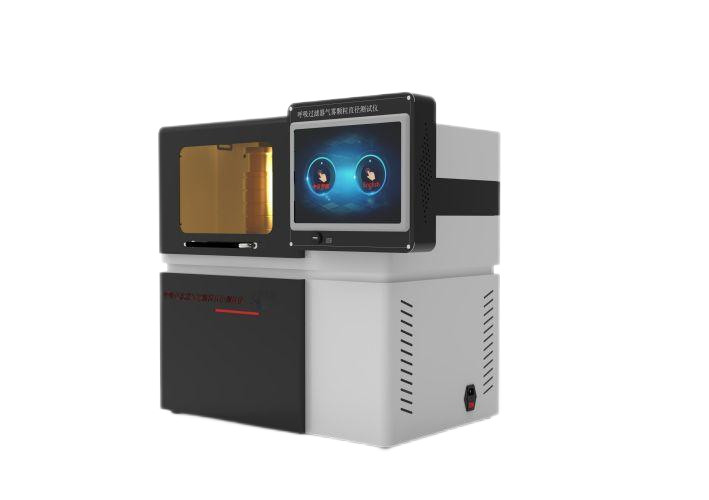

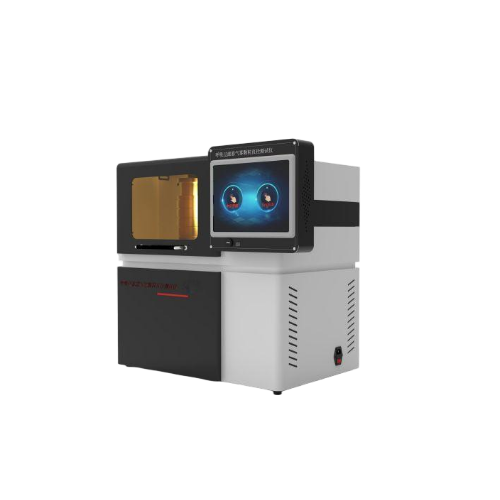

呼吸过滤器气雾颗粒直径测试仪

‌

一，设备介绍

呼吸过滤器气雾颗粒直径测试仪是一种用于评估呼吸过滤器性能的专业设备，其核心功能是通过测量气雾颗粒的直径分布来验证过滤效率。以下是该设备的关键信息：

1. ‌测试原理‌

采用空气驱动的级联撞击器技术，通过不同层级撞击器捕获气溶胶颗粒，结合激光散射技术分析穿透情况，从而精确测定颗粒直径分布。

支持高流量（15L/min）和低流量（<15L/min）两种校准模式，测试条件与结果表达式一致。



二、关键性能参数

‌项目‌	‌参数要求‌
控制系统‌	PLC+Windows双操作系统
操作界面‌	彩色10寸嵌入式工业电脑，中英文切换‌
浮球流量计	2-20L/min，精度2.5级
气体采样泵	抽气速率:10L/min进气口:外丝2分=1/4=约12mm极限真空度:-0.08mpa
撞击器	8级载物台
微孔滤膜	玻璃纤维 80mm----0.45um 【50片孔径请备注【50片/盒】正品
呼吸管接头若干‌‌	15F和15M
照明模式	三色全自动切换
办公打印机	WiFi连接
测试持续时间‌‌	0.1秒～99.9分，误差不大于±0.1s‌
测试储存数据	2000组
打印机	嵌入式微型打印机
电源	220v，50hz；（自适应宽电压）
整机功率	200W
外形尺寸	840*560*730mm



三，设备构成与特点（综合性）‌

核心组件

‌气溶胶发生器‌：用于生成标准化的气雾颗粒，模拟真实呼吸环境中的颗粒分布。

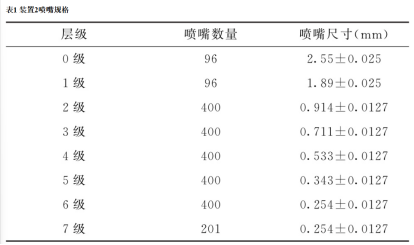

‌级联撞击器‌：

‌高流量型‌（校准流量15L/min）和‌低流量型‌（<15L/min），通过撞击捕获不同粒径颗粒。

出口可配置绝对过滤器，防止微小颗粒进入采样泵。

‌激光散射系统‌：实现气雾颗粒直径的高精度测量（误差±0.2级，分辨率±0.1%）。

‌采样泵与流量控制系统‌：

流量范围0-50L/min，采样时间可根据需求调整。

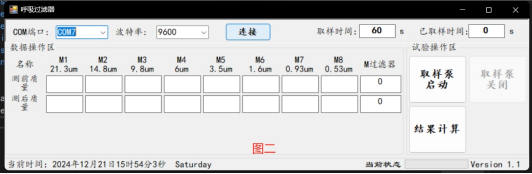

‌自动化控制模块‌：PLC控制系统+Windows，支持参数设置与实时数据显示。





四、测试方法

A设备荐的灌液量的测试溶液,或在未推荐灌液量的情况下,装有2mL的试溶液，并按照制造商的说明连接至测试压缩机或空气供应源。

B按照制造商的说明拆卸清(例如用并在空气中干燥)、重新组装级联撞击器，并

合并所有载物台的冲击表面。

C口和撞击器器口之间安装了易于拆卸的连接器。

D如果需要,在级联撞击器的出口之间有一台绝对滤器,以阻止微细气雾颗粒液滴进人采样泵。

E 采样泵的流量设定为15L/min,允许士5%的相对误差。

F 采样时间可以根据不同的雾化设备而改变，以允许在每个载物台上的最大沉积，而不会超过载物台的载荷。

G在所需的一段时间内采样后，关闭雾化设备,然后在几秒钟内关闭采样泵。将级联撞击器从设备的其余部分卸下。



五、合规性要求（核心标准）

测试标准：

YYT1743-2021试验等标准



六、应用与重要性‌

‌高精度与宽范围‌：支持多种粒径分析，数字分辨率达±0.1%，流量误差≤±0.5%

‌多功能集成‌：结合气溶胶模拟、颗粒捕获、数据分析等功能，符合YYT1743-2021标准。

‌数据追溯能力‌：自动存储测试结果，便于长期对比与质量控制。

‌易维护设计‌：模块化结构，支持快速拆卸清洗。



七，配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;







​
