医用吸引设备吸引管道吸扁度测试仪文章

时间：2026-06-11 09:51 点击次数：

SRT-Z309 医用吸引设备吸引管道吸扁度测试仪

‌一、产品介绍以及特点‌

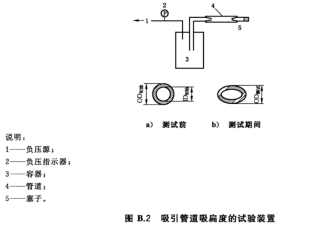

在20℃~25℃的温度下,使吸引管道全长展开,并塞住一端以防止气流通过。将负压源与管道的另一端连接,并将负压值调到制造商标明的最大值。如果没有标明最大值,则在负压值为60kPa时进行测试。保持该负压值5min。用卡尺沿管道全长测量其外来计算扁度A,如图B.2所将吸引管道松驰地绕在直径为100mm的圆体上，重复此试验。

为方便卡尺测量,可在圆柱体筒上切割一窄槽。

产品特点；

优点	集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，一台设备满足多项测试，测试稳定，数据安全可靠
核心竞争力	操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长
数据显示	1、实时显示测试数据 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 3、配备USB接口，可导出测试数据；可选配RS232接口连接电脑打印机
结构特点	通电就可以使用，简单快捷

二、满足标准

标准号	名称
YY/T0636.3-2021	医用吸引设备第3部分:以真空或正压源为动力的吸引设备

三、关键参数‌

‌参数项‌	规格‌
控制系统	工业级PLC
操作界面	彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储
操作方式	全触控操作，可设置、调用、修改测试程序
打印机	嵌入式打印机
压力传感器	-100kpa~0kpa，精度：±0.5%FS
时间	0-999S，可任意设定
圆柱体	100mm外径
真空泵	外置1台
电源电压	AC220V50Hz

四、计量要求以及测试项介绍

标准号	建议计量内容	建议计量点
YY/T0636.3-2021	压力传感器：-100kpa~0kpa，精度：±0.5%FS	压力传感器：-60kpa
测试项
吸引管道吸扁度试验	在20°C~25°C的温度下，使吸引管道全长展开，并塞住一端以防止气流通过。将负压源与管道的另一端连接，并将负压值调到制造商标明的最大值。如果没有标明最大值，则在负压值为60kPa时进行测试。保持该负压值5min。用卡尺沿管道全长测量其外径来计算吸扁度A

五、标配物品以及用途

名称	数量	用途	参考图
主机	1台	设备整机发货，无需安装
电源线	1根	设备连接插座使用	/
说明书	1份	介绍设备使用方法以及保养等注意事项	/
操作视频（电子版）	1份	手把手指导操作流程，学习更方便	/
合格证及保修卡	1份	出厂质检，质保服务	/
铭牌	1个	记录设备整体信息	/

六、满足标准其他测试项的仪器（完整资料可咨询销售）

标准号以及测试项	仪器名称	图片
YY/T0636.2-2021	医用吸引设备收集容器强度测试仪

七、应用场景与行业需求

使用单位	产品性能
‌医疗器械生产质检	出厂前的性能验证，确保符合标准
‌第三方检测机构	用于产品认证，提供权威合规报告
科研机构	用于产品升级，满足医疗行业对产品的需求

八、质保售后

安装调试	公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。
保修	设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。
维修反应时间	卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障
终身服务	卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。
