13023169219SRT-201P 蒸汽喷射试验机
一、产品介绍以及特点
产品介绍：
通过规定的压力水喷射，对涂层试验样的阻力对粘附强度的损失进行测试。
试样的损伤程度主要取决于除粘合强度外、喷嘴与试件之间的空间、体积流量、试验时间、喷嘴的几何形状、冲击面积、冲击角、射流的水温，以及切割和刻痕工具。 评价是通过对图片的视觉比较来进行的，其中特征值与剥离区域相关。 剥离物的分离线（平面）应在试验报告中注明。基底底漆）
产品特点；
|
优点 |
集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠 |
|
核心竞争力 |
操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长 |
|
数据显示 |
1、实时显示当前测试数据 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 3、配备USB接口，可导出测试数据 |
|
结构特点 |
通电通气就可以使用，简单快捷 |
二、满足标准
|
标准号 |
名称 |
|
ISO 16925 |
色漆和清漆 涂层耐高压水喷射性能测定；全球通用基准方法 |
|
PV1503-C |
大众汽车股份公司-金属和非金属材料的涂料涂层 蒸汽喷射测试 |
|
DIN 55662 |
涂料和清漆、汽车工业涂层 耐高压水喷射抗性测试 |
|
BO160-04 |
福特实验室测试方法-涂漆塑料部件对高压清洗操作的耐受性 |
|
DBL-7391 |
奔驰供货规范-高腐蚀应力零件的涂装 / 漆层供货规范 |
|
AA-0136 |
耐压水喷雾 / 蒸汽喷射附着力试验；宝马车身、外饰涂层强制高压水冲测试 |
|
DBL 7381 |
奔驰循环腐蚀测试规范（配套高压水前处理验证），用于电泳、面漆、粉末涂层耐蚀耐久评估 |
|
GM9531P |
外饰贴花 / 喷涂塑料耐高压手持洗车喷射测试（高压水射流试验） |
|
PV1503 |
金属和非金属材料的涂漆压力清洗试验（蒸汽喷射附着力测试） |
|
VOLVOSTD 423-0015 |
涂层高压水喷射附着力试验 |
|
VOLVO VCS 1029 54719 |
涂料与瓷漆高压水喷射附着力试验方法 |
|
FLTM BO 160-04 |
涂漆塑料零部件耐高压清洗性能测试 |
|
MS210-07 |
外饰成型塑料件通用测试规范（高压水洗漆膜附着力） |
|
PSA D23 5376 |
涂层耐高压清洗试验（漆膜高压水喷射附着力测试） |
|
Renault D25 2018/-A-2001 |
涂料与涂层耐高压清洗试验（高压水喷射附着力测试） |
|
GMW16745-2012方法B |
水喷射试验（漆膜高压水洗附着力测试） |
|
TPJLR-52.561-2009 |
耐高压清洗试验（涂层高压水喷射附着力测试） |
三、关键参数
|
参数项 |
规格 |
|
控制系统 |
工业级PLC |
|
操作界面 |
彩色10寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储 |
|
操作方式 |
全触控操作，可设置、调用、修改测试程序 |
|
整机完全采用304不锈钢焊接，表面烤漆美观大气，颜色搭配高大上 |
|
|
试验箱焊接 |
防水功能，满焊接，牢固度好 |
|
X轴Y轴Z轴三轴全自动运动，高精度电机带有防水功能，稳定性好，重复性高，速度可调节 |
|
|
高精度滚珠丝杆运动，稳定性好，重复性好，精度0.01mm，防水功能 |
|
|

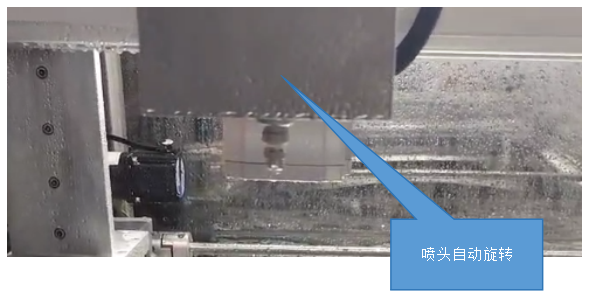

喷射角度是全自动控制，触摸屏输入角度 |
|
|
水箱大于50升，有报警系统，当加满水时液位器自动切断加水系统 |
|
|
加热器,不干烧加热管1000W |
|
|
水温控制范围 |
0°C-90°C |
|
排水阀,做完试验后将水排出 |
|
|
测试时间 |
0-999999S，可任意设置 |
|
高压压力传感器 |
0-20Mpa |
|
精度 |
0.5%FS |
|
悬臂旋转操作箱，美观大气，可旋转折叠控制 |
|
|
控制箱内部风机 |
轴流风机：3180m³/h |
|
转速：1380r/min |
|
|
功率：140w |
|
|
噪声：64dB(a) |
|
|
频率：50Hz，循环风装置 |
|
|
试验箱内部风机 |
不锈钢制作860m³/h |
|
转速：2800r/min |
|
|
功率：250w |
|
|
风压：580pa |
|
|
温度传感器 |
0°C-100°C |
|
精度 |
±2°C |
|
试验箱设计可视窗口：正视窗口和左侧窗口，耐高温透视玻璃； |
|
|
高压高精度高压水泵0-25mpa，功率4千瓦，高压变频控制系统 |
|
|
不锈钢试验夹 |
1套 |
|
轮子 |
4只福马轮100F,载重1500KG |
|
高压喷嘴1套，标配 6501 6502 6503 的65度扇形喷嘴，可根据客户要求选配其他规格 |
|
|
试验区内尺寸约 |
宽1197MM，深1155MM，高790MM |
|
箱体外部约 |
高2300MM，长1660mm，宽1200mm |
|
喷嘴角度 |
0℃，15℃，25℃，30℃，45℃，60℃，90℃（可调节） |
|
水流量范围 |
6～20L/min，25mpa压力 |
|
滑动间距 |
距中心±30mm（可调节） |
|
滑动速度 |
0-200MM/min可任意设置 |
|

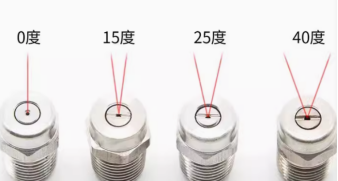

扇面喷射角度喷嘴 |
0℃、15℃、25℃、40℃ |
|
安全配置 |
急停按钮，过载保护 |
|
尺寸重量 |
约 1680mm-1300mm -2100mm 约重510kg |
|
电源电压 |
AC220V 50Hz |

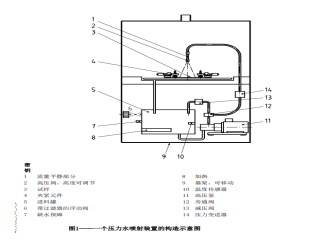

四、结构原理图
五，试验用品要求
试样最好为平面试样。试样的大小和试验的数量由试验人员决定。
试样可能具有不同的粘合剂强度。建议测试试样的不同部位。
六、测试条件
将试样插入仪器后。使用间隔块），校准试样和喷嘴之间的空间。 在室温下操作压力水喷射装置。 首选三种测试方法
注：试验水值离子水
当使用自动和手动装置时，紧固试样，使水射流发生冲击，如图所示。喷流在十字点上方的中间撞击到较长的一个
七、测试方法
方法 A一一静止喷头，喷头位置： 垂直于样品，水温：70±℃，样品到喷嘴距离：50±3mm，水压： 3000±50Kpa，测试时间： 60±3s，水流速度： 至少 420L/h；
方法 B一一移动喷头，喷头位置： 垂直于样品并平行于样品的划“x”，水温：80±4℃，样品到喷嘴距离： 100±3mm，水压： 6000±50Kpa，移动范围：自中心往两边移动 30±10mm，共移动 60mm，移动速率： 60 次/分，测试时间： 120±3s,水流速度： 至少 610L/h
方法C——将测试对象放置在试件支架中。然后将试件夹持孔(40毫米)固定在初始损伤的正上方，在喷射前确定十字的位置应用以下参数，水射流应扫过试验表面十字中心±20mm，与喷嘴管旋转中心的偏转角为5-6°(注意：没有平行位移)
喷嘴与测试表面之间的距离90°：100±3mm
水压：12000Kpa±300Kpa
水流量：15.0±0.3L/min
水温：50±5℃
次数：30秒扫描次数：30±2次
扫掠宽度：±20mm(试件支架中心孔的直径)
八、试验方法
|

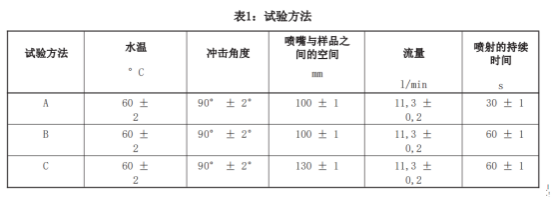

蒸汽喷射试验方法 |
||||||||
|
标准 |
水温（℃） |
撞击角度（度） |
喷嘴与样品之间的空间（mm） |
流量（L/min） |
持续时间(s) |
压力 |
标准描述 |
进口喷嘴型号 |
|
ISO16925方法A |
60±2 |
90°±2° |
100±1 |
11.3±0.2 |
30±1 |
/ |
观察样品是否受损 |
2520 |
|
ISO16925方法B |
60±2 |
90°±2° |
100±1 |
11.3±0.2 |
60±1 |
/ |
观察样品是否受损 |
2520 |
|
ISO16925方法C |
60±2 |
90°±2° |
130±1 |
11.3±0.2 |
60±1 |
/ |
观察样品是否受损 |
2520 |
|
PV1503A方法（大众） |
70±2 |
45°±2° |
150±1 |
10.5±0.2 |
20±1 |
9Mpa±0.5Mpa |
观察样品是否受损 |
2505 |
|
PV1503B方法（大众） |
60±2 |
90°±2° |
100±1 |
11.3±0.2 |
30±1 |
/ |
2505喷嘴，观察样品是否受损 |
2505 |
|
PV1503C方法（大众） |
60±2 |
90°±2° |
130±1 |
11.3±0.2 |
60±1 |
/ |
2506喷嘴，观察样品是否受损 |
2506 |
|
MBN10494-5（奔驰） |
60±2 |
90°±2° |
100±1 |
11.0-11.5±0.2 |
60±1 |
/ |
观察样品是否受损 |
|
|
VolvoSTD423-0015（沃尔沃） |
50±2 |
90°±2° |
100±3 |
15.0±0.3 |
30±1 |
12Mpa±3Mpa |
观察样品是否受损 |
|
|
FordBO160-04A法（福特） |
70±2 |
90°±2° |
50±3 |
600±30（L/h） |
60±3 |
3000±50KPA |
2506 |
|
|
FordBO160-04B法（福特） |
80±2 |
90°±2° |
100±3 |
750±30（L/h） |
120±3 |
6000KPA |
2506喷嘴，观察样品是否受损 |
|
|
VCS102954719（沃尔沃） |
50±5 |
90°±2° |
100±3 |
15.0±0.3 |
30±1 |
12±3Mpa |
2506喷嘴，观察样品是否受损 |
2506 |
|
PSAD255376(标致雪铁龙） |
70±10 |
90°±2° |
100±5 |
750±50（L/h） |
无 |
6.5±2Mpa |
2506喷嘴，观察样品是否受损 |
2506 |
|
GMW16745-2012A法（通用汽车） |
室温 |
45°±2° |
200±3 |
无 |
5±1 |
8500±340KPA |
观察样品是否受损 |
2506 |
|
GMW16745-2012B法（通用汽车） |
室温 |
90°±2° |
75±3 |
无 |
5±1 |
8274±340Kpa |
观察样品是否受损 |
2506 |
|
TPJLR-52.561A法（捷豹和路虎） |
70±2 |
90°±2° |
50±3 |
420±50（L/h） |
60±3 |
3000±50KPA |
观察样品是否受损 |
2506 |
|
TPJLR-52.561B法（捷豹和路虎） |
80±4 |
90°±2° |
100±3 |
610±50（L/h） |
120±3 |
6000±50KPA |
观察样品是否受损 |
2506 |
|
DIN55662--A法 |
60±2 |
90°±2° |
100±3 |
11.3±0.2 |
30±1 |
/ |
观察样品是否受损 |
2520 |
|
DIN55662--B法 |
60±2 |
90°±2° |
100±3 |
11.3±0.2 |
60±1 |
/ |
观察样品是否受损 |
2520 |
|
DIN55662--C法 |
60±2 |
90°±2° |
100±3 |
11.3±0.2 |
60±1 |
/ |
观察样品是否受损 |
2520 |
九、可选配配件
|
名称 |
数量 |
用途 |
参考图 |
|
选配手持枪 |
1把 |
/ |
|
十、标配物品以及用途
|
名称 |
数量 |
用途 |
参考图 |
|
主机 |
1台 |
设备整机发货，无需安装 |
|
|
电源线 |
1根 |
设备连接插座使用 |
/ |
|
标配喷嘴2506 |
1套 |
测试使用 |
|
|
说明书 |
1份 |
介绍设备使用方法以及保养等注意事项 |
/ |
|
操作视频（电子版） |
1份 |
手把手指导操作流程，学习更方便 |
/ |
|
合格证及保修卡 |
1份 |
出厂质检，质保服务 |
/ |
|
不锈钢夹具 |
1套 |
用于样品的测试 |
/ |
|
铭牌 |
1个 |
记录设备整体信息 |
/ |
十一、应用场景与行业需求
|
使用单位 |
产品性能 |
|
企业生产质检 |
出厂前的性能验证，确保符合标准 |
|
第三方检测机构 |
用于产品认证，提供权威合规报告 |
|
科研机构 |
用于产品升级，满足汽车行业对产品的需求 |
十二、使用注意事项
|
环境要求 |
建议测试在恒定环境中进行，试件需提前状态调节≥1小时 |
|
校准维护： |
定期校验力值传感器，避免数据漂移 |
|
预处理 |
保持试样整洁干净，无缺陷 |
十三、质保售后
|
安装调试 |
公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
|
保修 |
设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
|
维修反应时间 |
卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
|
终身服务 |
卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
