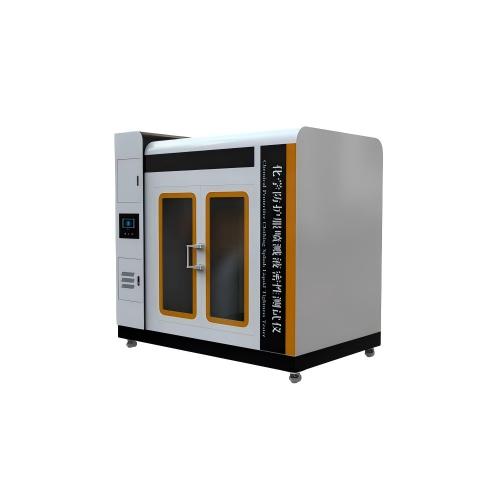

286FP 化学防护服喷溅液密性测试仪



主要用途

向穿着在测试模型或人体测试对象上的化学防护服喷射测试溶液，检查化学防护服的内表面和测试模型或人体测试对象穿着的吸水性指示服的外表面，通过与标准沾污面积的对比，判断化学防护服是否符合要求。



仪器特征

使用整体结构，箱体封闭；

喷射装置采用自吸式循环泵，带有压力计和流量调节装置；

电脑控制，计算机自动处理、显示每组试验数据。

特制的假人模型；

防水材质制成的匀速转动的转盘；

带有压力计和流量调节装置的供水系统；

喷射时间可以预设，自动计时；

整套防护系统，将设备完全包围，保证实验室内安全卫生，有效保护实验室操作人员的安全；

自吸循环式液压泵，可快速供液且压力稳定；

假人模型可完成交替抬腿、手臂伸直前后摆动、静止等系列动作；

独立控制系统与测试仓为分体结构，防止电控系统被污染侵蚀；

彩色触摸屏显示控制，菜单式操作模式，方便程度堪比智能手机；

核心控制部件采用意法公司32位单片机组成多功能主板；

采用精密电机控制系统，速度可控、移位精确；



技术规格

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换；

流量计：耐压:0.8MPA精度:±0.5%FS----0.1-10L/MIN；

磁力泵：流量0.3-9L/min；伺服电机控制400W，可控制可调节；

假人：材料塑料制作，高度183CM，腿部可运动；

转盘假人转动速度：1rpm，采用304不锈钢制造转盘，全自动旋转可在触摸屏设置；

喷嘴安装间距；450mm，数量4只；

喷杆中心与转盘中心间距：1500mm；

喷嘴喷雾角：75°；

测试喷嘴进口压力：量程0-500KPA,精度±0.5%FS；

测试喷嘴流速：（1.14±0.1）L/min；

电源：AC220V  60Hz ；

外形尺寸：2350*1500*2250mm;

采用304材料制造，内外表面均烤漆处理；



适用标准

GB 24540-2009 喷溅液密性测试方法

GB/T24539-2021

ISO 17491-4-2008 Protective clothing -- Test methods for clothing providing protection against chemicals -- Part 4: Determination of resistance to penetration by a spray of liquid (spray test)

​
