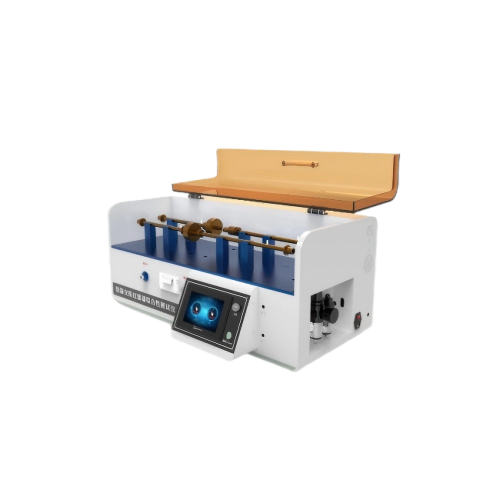

热湿交换过滤器综合性测试仪含压降，泄漏，顺应性
一、产品介绍及特点
产品介绍：
热湿交换过滤器（HME）综合性测试仪是用于评估HME过滤器核心性能的专业设备，主要包含压降、泄漏和顺应性三大测试模块。
1）压降测试
目的：测量气体通过HME时的阻力，反映患者呼吸负担。
2）泄漏测试
目的：检测过滤器密封性，防止气体泄漏引发治疗剂量不足或污染。
3）顺应性测试
目的：评估过滤器在压力变化下的容积形变能力，影响潮气量精度。
产品特点；
| 优点 | 集成化操作系统，触摸屏按键设置，一键启动，测试稳定，数据安全可靠 |
| 核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长。 |
| 数据显示 |
1、实时显示当前压力、设定压力、测试时间 2、自动判断试样合格/不合格，并显示、报警 3、内置大容量存储器，可存储不少于1000组测试数据（数据保留7日） 4、配备USB接口，可导出测试数据及曲线（Excel/PDF格式）；可选配RS232接口连接电脑打印机 |
| 结构特点 | 通电通气就可以使用，简单快捷 |
二、满足标准
| 标准号 | 名称 |
| YYT 0735.1-2009 | 麻醉和呼吸设备湿化人体呼吸气体的热湿交换器(HME) 第1部分:用于最小潮气量为250 mL 的HME |
| ISO 9360-1:2000 | 麻醉和呼吸设备湿化人体呼吸气体的热湿交换器(HME) 第1部分:用于最小潮气量为250 mL 的HME |
| ISO 23328-2:2002 | 麻醉和呼吸用呼吸系统过滤器— 第2部分：非过滤方面 |
三、关键参数
| 参数项 | 规格 |
| 控制系统 | 工业级PLC |
| 操作界面 | 彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储（≥200组） |
| 流量计范围 | 0-200ml/min，精度±1%和200L/min，精度±2% |
| 数据输出 | 机载打印机实时输出测试报告，支持数据存储与导出 |
| 接头设计 | 适配15/22 mm标准呼吸管路接头 |
| 压力传感器 | 0-50kPa ，485通讯 ，精度±0.1%FS |
| 调压阀 | 进口调压阀：美国BELLOFRAM |
| 流量控制器 | 质量流量控制器：进口日本品牌0-3SLM，精度±2%FS |
| 压差传感器 | 0-10V输出，0-1kPa，精度±0.5%FS |
| 外形尺寸 | 1000×600×470（mm） |
| 电源 | AC90V-240V/50Hz（自适应宽电压） |
| 功率 | 70W |
| 自制软件，实时监测，可USB导出结果，可连接电脑 | |
四、计量要求以及测试项介绍
| 标准号 | 建议计量内容 | 建议计量点 |
| YYT 0735.1-2009 |
流量计：0-200ml/min，精度±1% 流量计：200L/min，精度±2% 压力传感器：0-50kPa，精度±0.1%FS 压差传感器：0-1kPa，精度±0.5%FS |
压降测量标准要求的流量为30、60、90L/min，设备量程是200L/min，建议计量30、60、90L/min 气体泄漏试验标准要求的压力为7 kPa±0.35 kPa，设备量程是0-50KPA，建议计量7 kPa±0.35 kPa |
| ISO 9360-1:2000 |
流量计：0-200ml/min，精度±1% 流量计：200L/min，精度±2% 压力传感器：0-50kPa，精度±0.1%FS 压差传感器：0-1kPa，精度±0.5%FS |
压降测量标准要求的流量为30、60、90L/min，设备量程是200L/min，建议计量30、60、90L/min 气体泄漏试验标准内部的压力为7 kPa±0.5 kPa，设备量程是0-50KPA，建议计量7 kPa±0.5 kPa |
| ISO 23328-2:2002 |
流量计：0-200ml/min，精度±1% 流量计：200L/min，精度±2% 压力传感器：0-50kPa，精度±0.1%FS 压差传感器：0-1kPa，精度±0.5%FS |
压降测量标准要求的流量为15、30、L/min，设备量程是200L/min，建议计量15、30L/min 气体泄漏试验标准内部压力为7 kPa±0.5 kPa，设备量程是0-50KPA，建议计量7 kPa±0.5 kPa |
| 测试项 | 压降测量、气体泄漏试验、顺应性试验 | |
| 测试流程 |
压降：连接流量计→校准空载压降→加载HME→记录30 L/min流量下压差值。 泄漏：封闭端口→正压充气至7 kPa→记录维持压力的空气流量。 顺应性：注射器注气→加压至7 kPa→扣除系统泄漏后计算容积变化。 |
|
五、完成测试辅助用品（可选配）
| 标准号 | 仪器或材料名称 | 参考图 |
| 1 |
洁净空气或空气压缩机 （0.4Mpa-0.8Mpa）（客户自备） |
 |
六、标配物品及用途
| 名称 | 数量 | 用途 | 参考图 |
| 主机 | 1台 | 设备整机发货，无需安装 |
 |
| 电源线 | 1根 | 设备连接插座使用 | / |
| 说明书 | 1份 | 介绍设备使用方法及维护保养等 | / |
| 电子版操作视频 | 1份 | 指导操作流程，学习更方便 | / |
| 合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
| 铭牌 | 1个 | 设备出厂标识 | / |
| 接头 | 2个 | 样品连接 | / |
| 8mm气管 | 1根 | 2米 |
 |
| 生胶带 | 1卷 | 连接密封使用 |
 |
七、满足标准其他测试项的仪器（完整资料可咨询销售）
| 标准号及测试项 | 仪器名称 | 图片 |
|
YYT 0735.1-2009 6.2 ISO 9360-1:2000 6.2 |
HME热湿交换器水分损失测量仪 （普通款） |
 |
|
YYT 0735.1-2009 6.2 ISO 9360-1:2000 6.2 |
HME热湿交换器水分损失测量仪 （高配款） |
 |
八、应用场景与行业需求
| 医疗器械生产质检 | 用于HME批量生产中的性能一致性检测，提升产品合格率。 |
| 生产企业 | 工程师通过测试数据优化材料选择、结构设计，提升产品呼吸舒适度与过滤效率。 |
| 第三方检测机构 | 依据标准出具权威检测报告，支持产品注册与认证。 |
| 医院与临床研究 | 设备科用于采购前性能验证或定期维护检测，确保患者使用安全 |
九、使用注意事项
| 密封装夹 | 安装被测HME时，确保接口与测试夹具密封良好。 |
| 校准维护 | 定期校验压力传感器，避免数据漂移 |
| 存放管理 | 定期通电检查，防止元器件老化 |
十、质保售后
| 安装调试 | 公司可在买方准备好设备所需外部条件(如水，电，气等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
| 保修 | 设备保修期为1年，易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
| 维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障。 |
| 终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持。 |
