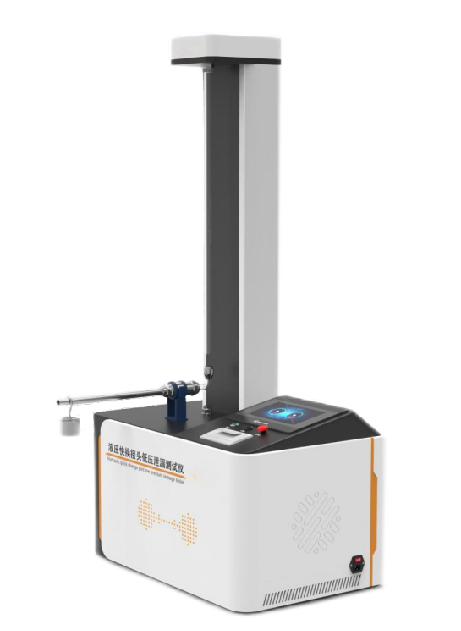

液压快换接头低压泄漏测试仪

用途：

本仪器适用于阴、阳接头，成套接头接入实验装置750mm液体高度静压 状态的下至少30min的泄漏量

适用标准

GB/T 5861-2003/IS0 7241-2:2000  液压快换接头试验方法

技术参数：

控制系统：PLC;

操作界面：7寸彩色触摸屏；

设    置：在触摸屏上软件上设置相关测试参数

液位传感器：0~1000mm 精度±0.5%FS    1个

杠杆连接棒：1根，可根据客户接头定制具体的直径

砝码：50N

测试功能：

低压泄漏实验（接头连接时）

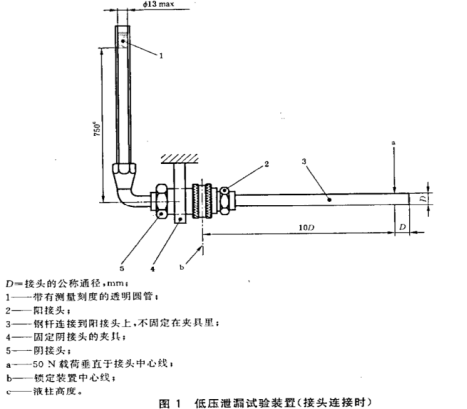

1） 装人试验装置中，以试验液体注入试验装置至750mm的液柱高度。在距离锁定装置的测量棒的轴线为10D处，施加50N载荷垂直于接头中心线，见图。D等于GB/T 2351中的软管公称内径。

2） 在不小于 30 min的试验时间内测盘圆柱液面下降高度。计算泄量（mL/h计）

 ​

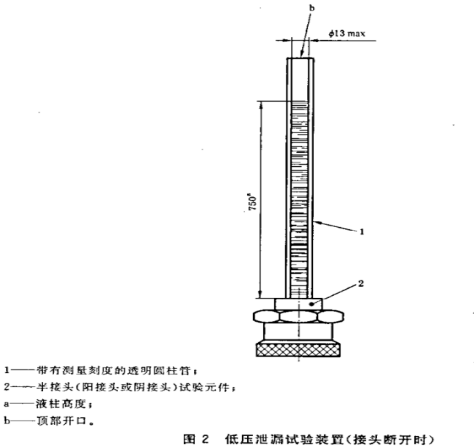

低压泄漏实验（接头断开时）

1）（阳）接头装入试验装置中，以试验液体注入试验装置至750mm的液柱高度

2）不小于30min的试验时间内测量圆柱液面下降高度。计算泄漏量（mL/h计）。
