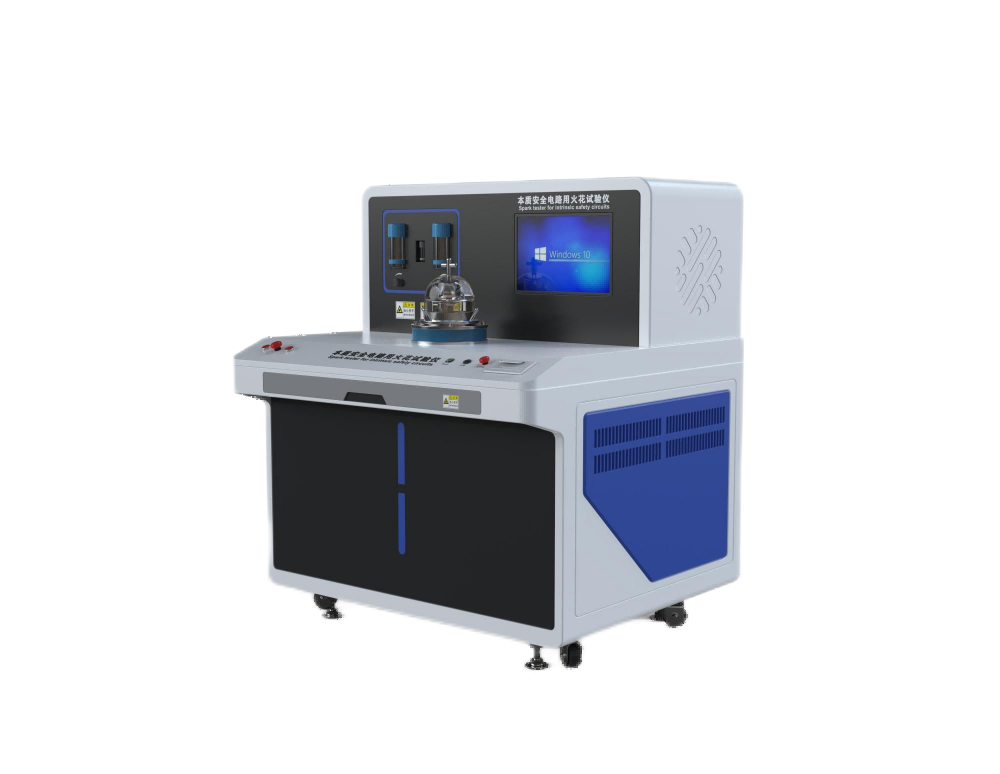

本质安全电路用火花试验仪

本质安全电路用火花试验仪





测试原理：

被试电路接入火花试验装置电极上,电极在充满爆炸性试验混合物的容器内。将电路参数调整到规定的安全系数后进行试验,并确定在电极系统的规定转数内是否点燃爆炸性试验混合物。



执行标准：

GB 3836.4-2010   《爆炸性环境第4部分:由本质安全型“i”保护的设备》



技术参数：

1）爆炸容器容积:250cm³;

2）试验电压: 0~300 V;

3）试验电流: 0~10 A;

4）电机转速:120r/min（可调）;

5）试验转数:标定400转（直流电路，200转时反极性），被试440转（直流电路，200转时反极性），1000转（交流电路）

6）钨丝根数:4根;

7）内阻:≤150mΩ（1A直流电流下），≤100mΩ（3A直流电流下）

8）自电感:≤3uH（1A直流电流下），≤1uH（在3A直流电流下）;

9）自电容:≤30pF(开路状态);

10）配气时间:<120秒:

11）配气精度:±0.5%;重复精度:±0.2% FS;

12）工作压差范围:0.1~0.3MPa;

13）最大耐压:1Mpa;

14）外形安装尺寸:长1240mm宽550mmX高1600mm

15）电压: AC220V  50HZ  2.2KW

16）控制系统：PLC+windows

17）操作界面：15寸工控一体机



基本配置：

主机  一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌 一个
