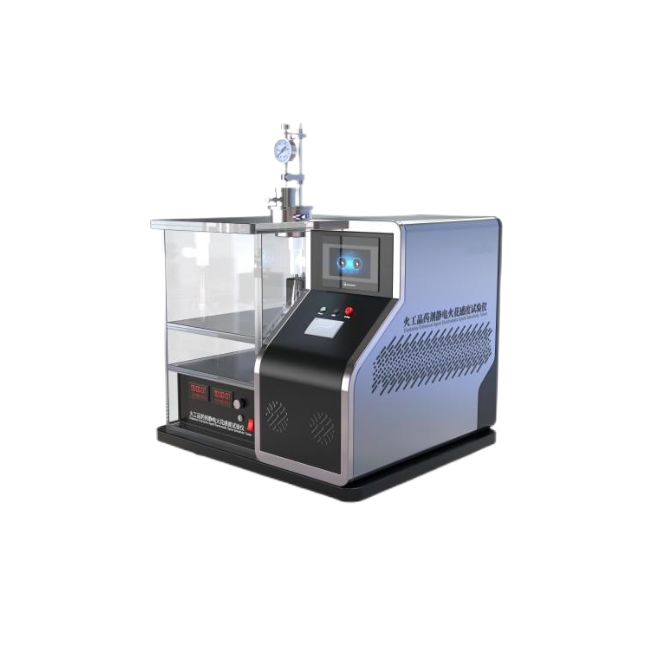

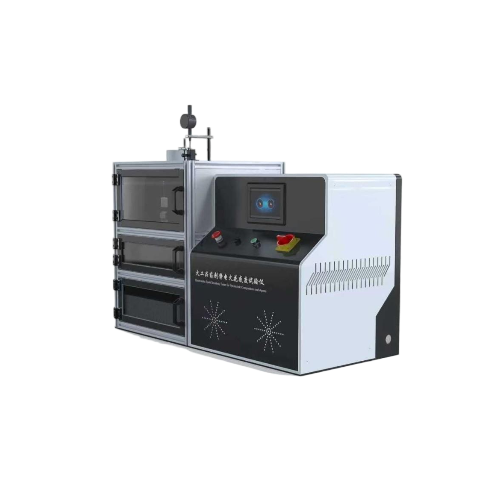

火工品药剂静电火花感度试验仪



一、 仪器介绍

实验原理

静电火花对药剂的起爆或引燃作用，可以等效地看成是一个充电到一定电压的电容器，通过一定的电阻对置于一定形状电极间的被测药剂放电，观察其发火情况，用被测药剂 50%发火能量或电压的均值作为被测药剂的静电火花感度值。

符合标准：

GJB 5891.27-2006《火工品药剂试验方法第 27部分：静电火花感度试验》



二、 仪器参数

技术参数：

1、控制方式：PLC

2、操作方式：7寸彩色触摸屏

3、直流高压电源：200V~50KV

4、高压真空继电器开关：最要耐压50KV

5、静电电压表：  量程0~30KV

6、高压电容：0.22MF /50KV

7、串联放电电阻：5000Ω /50KV

8、发货装置：

8.1）上下电极同轴度≤φ0.5mm

8.2）电极间隙调整范围大于4mm

8.3）调节间隙在0.2mm，误差为±0.015mm

9、  击针 ：2套

击柱  ：φ10*10mm   材料T10A  Ra=0.2μm 冷油 淬火HRC60~65

击柱套：外径φ40*16mm  内孔φ10*16 材料T10A  Ra=0.2μm 冷油淬火HRC60~65

底座：外径φ50*25mm   击柱套安装孔： φ40*10mm   材料T10A  Ra=0.2μm 冷油 淬火HRC60~65

辅助设备

1、恒温水浴 烘箱   ：   0~99℃ 温控精度：±1℃

2、天平：量程200g  精度：0.0001g

3、内孔百分表：分度0.01mm

4、电源： AC 220V 50HZ  1.5KW

5、规格：1100*450*1350mm



基本配置：

主机 一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌 一个

扳手 一套

恒温水浴烘箱 一台

天平  一个

内孔百分表 一把

击针

击柱
