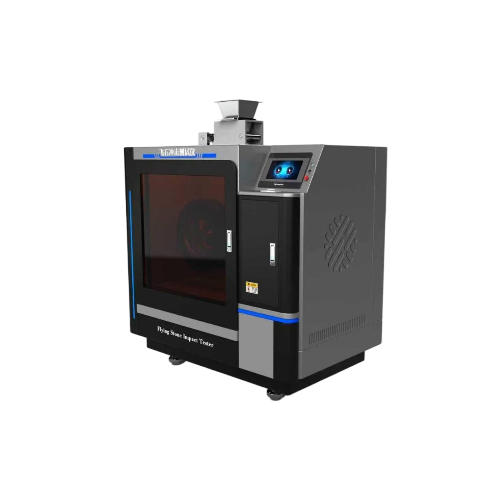

SRT-BS006 飞石冲击测试仪

‌一、产品介绍以及特点‌

产品介绍：

飞石冲击测试仪用于测试换热器(冷凝器、散热器)的抗飞石的抗冲击性能，通过模拟飞石冲击环境，提升产品在开发过程中的可靠性验证能力。

产品特点；

优点	集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠
核心竞争力	操作简单方便，设备故障率低，使用国内或进口先进检测元件，整机操作顺畅，误差小，使用年限长
数据显示	1、实时显示当前测试数值 2、内置大容量存储器，可存储不少于1000组测试数据（数据一般保留7天会被覆盖） 3、配备USB接口，可导出测试数据
结构特点	通电通气就可以使用，简单快捷

二、满足标准

标准号	名称
TL 82086-2020	《汽车蒸发器及冷凝零件要求》

三、关键参数‌

‌参数项‌	规格‌
控制系统	工业级PLC
操作界面	彩色7寸触摸屏，支持中英文菜单切换、实时动态显示及数据存储
操作方式	全触控操作，可设置、调用、修改测试程序
模拟车速范围	0~140Km/h （无极可调）
精度	±5 Km/h
驱动轮胎	乘用车用 225/50R17
轮胎	数量2套含轮毂
转速控制	采用变频控制系统，实现驱动轮胎模拟车速、精确稳定转动，实现标准要求速度
飞石供给料斗	供料斗容积满足单次试验需求（≥1kg)），并安装气动震动器
计时功能	0.1s~99.9min
精度	±0.1s
样品距离	激光测距1米
精度	±0.01mm
样品距离	实现全自动升降功能约500mm左右
测试安全门	具备打开关闭功能，并门有安全丝网
气源	客户自备
安全配置	急停按钮，过载保护
尺寸	约 2000mm-1100mm-1950mm
重量	约951kg
电源电压	AC380V 50Hz

四、试验样品舱

1样品架:刚性框架中空结构，可牢固夹持汽车冷凝器、散热器样品,需考虑样品尺寸和固定方式，提供通用夹具或定制夹具接口。样品架能方便装卸。（可根据样品尺寸定制）

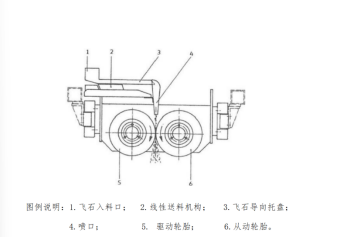

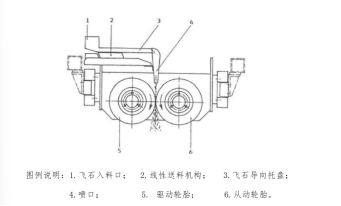

2距离调节机构:样品架安装在精密直线导轨上，通过电机驱动全自动升降功能，实现驱动轮与从动轮切点到样品表面距离的无级、精确调节，通过激光传感器显示实际距离。

3舱体结构:坚固的金属外框架，内衬有可更换的耐磨内衬(如降低噪音棉)，有效吸收飞石冲击能量，降低噪音，保护操作者。

4观察窗:高强度透明材料(如多层聚碳酸酯)，便于观察试验过程。

5密封性:良好密封设计，防止飞石飞溅和粉尘外泄

五、标配物品以及用途

六、应用场景与行业需求

七、使用注意事项

八、质保售后

安装调试	公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。
保修	设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。
维修反应时间	卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障
终身服务	卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。
