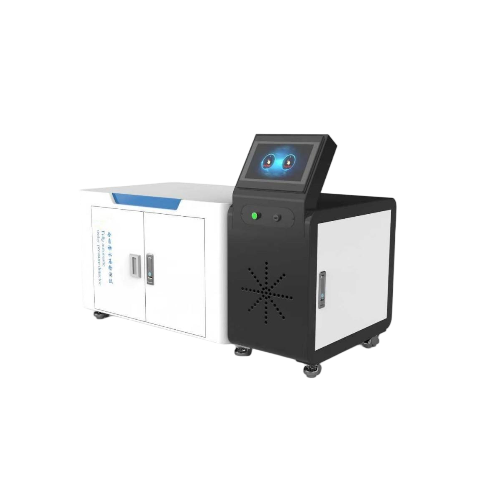

全自动水压检测仪 全自动水压测试仪



产品描述（概述）：

该设备用于水压的压力测试0-300PSI。要求常温下2小时内，系统保压的压降1PSI，4小时保压的压降不高于3PSI（尽可能做到压力稳定） ，而在高温下，由于温度的变化导致压力的变化，所以不做压降要求。

数据生成：可用扫码枪扫序列号，系统有测试时间，日期，可编辑料号，工单号，生成的数据可用EXCEL两种格式保存，上传数据等功能。

系统采用正常外壳，配备12寸工控一体机+鼠标+键盘，满足对系统的要求，内存4G



规格型号及技术参数

产品名称	全自动水压测试仪
基本原理	根据试样的不同压力，由增压泵输出高压，进行试样的校验。
	试验压力	300psi
	控压精度	1psi
	试验介质	水
	压力控制方式	12寸工控一体机控制
	介质温度	常温~90℃
	试样数量	1路控制试验压力和试验时间
	试样安装方式	螺纹
结构组成	循环系统，压力控制系统，工件安装装置，手动控制
适用范围	自动控制水压测试



详细技术参数

1．箱体外形约：1400*700*950mm (具体尺寸以实物为准)

2．操作面板：12寸嵌入式工业电脑

3、操作系统：PLC+Windows双系统;

4、压力传感器量程：0-3Mpa  精度：±0.1%FS

5、温度传感器：0-100℃ 精度±1℃

6、精密控制阀若干

7、自动化操作系统，一键测试，一键保存

8、可连WIFI

9、明细重要零部件型号名称、品牌

名称	单位	数量	备注
增压泵	台	1	国优
机箱	个	1	喷塑机箱
液体箱	个	2	不锈钢
高压卸压阀	个	4	高压阀门
压力传感器	个	1	用于采集压力,
工控一体机	个	1	国优 CPU≥i5 ；硬盘：≥256G；内存：≥8G ；12寸触摸操作屏幕
数据采集软件	套	1	自主研发
过滤器	个	1	SMC
低压注水泵	个	1	国优



作业步骤说明

1、设置常温模式和高温模式

2、设置2个水箱内的一个标配200X400X200mm（常温+高温）

3、开始测试时，启动低压泵注液排气，打开高压泵，开始升压。当压力达到设定值时，如120PSI。此时进入保压阶段。 直到完成设定的保压时间后，再自动泄压。

4、利用软件控制增压泵的升压速度，当到达设定压力时（如120PSI）， 压力传感器收到信号，通过PLC程序达到增压要求。

5、系统备选补压状态，若在0-5分钟内掉压，低于设定值如110PSI，系统会自动补压至120PSI。 此时保压2小时内，保证2PSI内的压降。

5、常温模式和高温模式的测试不会同时进行， 由于热传导效应，在高温模式测试后，建议系统整体恢复到常温下，再进行常温模式的测试，否则可能会对常温测试造成影响。



安全要求：

1.该设备需要采用10MPA耐压卡套连接，设备进口及出口对接产品标配接头，配备紧急停止按钮，漏电保护功能，蜂鸣报警器等装置，确保试验的安全。系统压力超过设定值（如300PSI），警示灯会自动报警，检查压力传感器及PLC程序正确性，或报修复

2.设备双温控防护措施：

2.1超高温：设备可调试需要的加热温度0~90°，可自动加热，设置水温及保温，且具备超温保护自动断电功能；

如需要使用70°，设备设置80°高温，如设备加热故障超过80°，设备将自动切断电源，来保护设备整体安全。

2.2.超高压：设备可调试需要的压力范围0~300psi，可自动加压，设置压力及补压、稳压，具备超高压自动泄压功能。

2.3.设备保养事项细节说明

保持水干净，没有杂质。

2.4.现场安装要求

电源为220V，普通电源可满足
