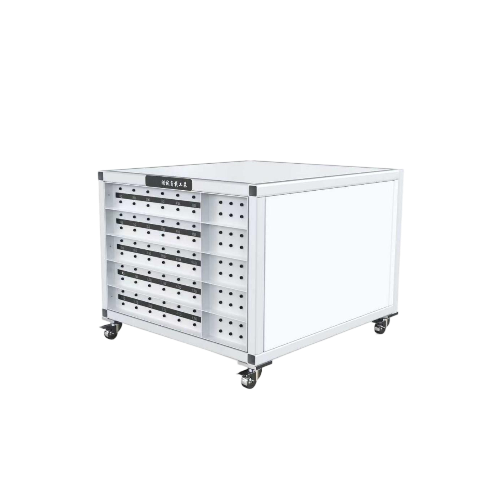

测试负载工装

用    途:

测试用负载，用于GB 9706.1过载测试。

​

技术要求：

1、铝型材全包裹架框架，并配有制动轮。

2、可拆卸更换的铝壳电阻阻值：

（1）1.0Ω、1.5Ω、2.2Ω、3.3Ω、4.7Ω、6.8Ω，数量为两组，各电阻的功率为6000W；

（2）10Ω、15Ω、22Ω、33Ω、47Ω 、68Ω，数量为两组，各电阻的功率为3000W；

（3）100Ω、150Ω、220Ω、330Ω、470Ω 、680Ω，数量为一组，各电阻的功率为3000W。

3、各电阻的引出线长度1米，焊接4mm安全护套型高压香蕉插头（灯笼头，含插孔）。

4、配有电阻短接集线器，使用4mm香蕉接口。

5、各电阻之间应有足够的散热间隙。

6，外形尺寸810*880*600mm

基本配置：

工装1套

说明书1份

合格证1份

保修卡1份
