桌用脚轮耐久性试验仪 文章

　

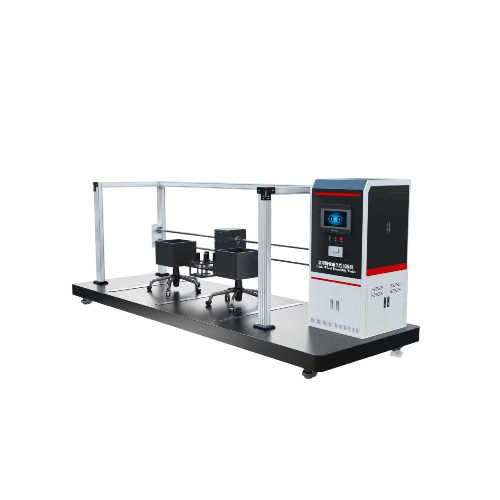

桌用脚轮耐久性试验仪



‌一、核心功能与技术原理‌

本试验机只适用于所有的桌脚或支撑结构都装有脚轮的试件。所有脚轮都应能自由旋转和转动。

试件的延伸桌面应收起。在桌面中心位置放置试验重物,工型桌放置工型试验重物,Ⅱ型桌(见放置Ⅱ型试验重物。

推拉力不应施加在低于桌面50mm的位置,且不应超过950mm。试件应在脚轮耐久性试验表面沿着桌面纵轴的方向运动,可使用适当的导向装置来保证试件的运动方向。‌智能控制与数据管理‌

PLC控制系统，支持自定义测试标准；

内置微型打印机即时输出结果，USB/RS485接口连接计算机软件实时分析数据。



‌二、关键参数‌

‌参数项‌	规格‌
控制系统	PLC控制系统
操作界面	彩色7寸嵌入式触摸屏，中英文切换
测试软件	我司自制
打印机	嵌入式打印机
运行速度	0.1 m/s~0.3 m/s  可调
有效量程	0-1000mm  可调
试验频率	6±2循环/min
试验挡块	宽为50mm、高为2mm、倒圆半径为2mm、间隔为500mm的钢制挡块
USB测试软件插口，读取数据



‌三、执行标准与适用场景‌

符合标准：

严格遵循GB/T 10357.1-2024 6.8）；

‌典型应用‌：

生产线批量质检；

第三方实验室认证。



‌四、操作流程示例‌

试件从起始点应以0.1m/s~0.3m/s的平均速度单向运动1000mm。试件运动1000mm后,应向反方向运动并回到原位,一个往返为一个循环,试验频率为(6±2)循环/min。脚轮耐久性试验挡块的放置应保证一个循环过程中,每一个脚轮都能碾压挡块2次,且在试件调转方向后,碾压挡块之前都有一段 200 mm~400 mm的运动距离。



五、配置清单

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
