跑步机动态冲击测试仪 文章

　

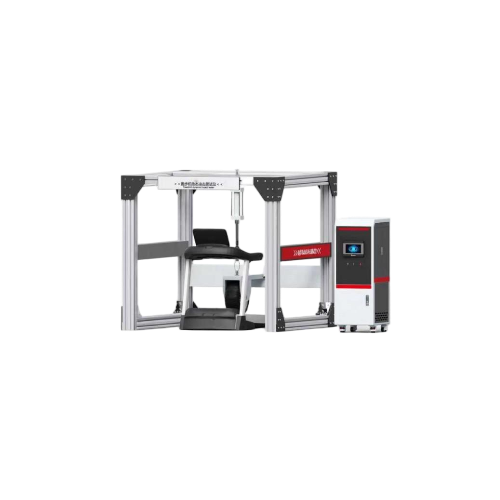

跑步机动态冲击测试仪



‌一、介绍‌

跑步机动态冲击试验机是一种用于测试跑步机性能的专业设备，主要用于模拟跑步机在实际使用过程中受到的踏行冲击，以检测其耐久性和可靠性。主要用于电动跑步机和非电动跑步机的负载冲击疲劳测试，检查跑步机在受一定频率踏行后整体的损坏情况。

工作原理：通过气缸或其他驱动装置，使一定质量的重物（通常为带有特定轮胎的冲击块）以设定的高度自由落体，对跑步机的跑步带进行反复冲击，同时跑步机以设定的速度运行，模拟人在跑步机上跑步时的动态冲击情况。



‌二、关键参数‌

‌参数项‌	规格‌
控制系统	PLC控制系统
操作界面	彩色7寸触摸屏，中英文切换
测试软件	自制PLC操作
打印机	嵌入式打印机
冲击高度	10-100mm  可选配其他量程
冲击频率	0-30次/min
测试荷重	75kg
跑步机行驶速度	8km/h及12km/h
冲击次数	0-99999次  可设置
冲击轮胎	气压0.15MPa，规格155/13
测试气源	0.4Mpa-0.6Mpa （客户自备）
保护装置	急停按钮，过载保护
电源	220V 50HZ
语音播报，自动停止测试
USB测试软件插口，读取数据，



‌三、执行标准与适用场景‌

符合标准：

严格遵循IS0 20957  ，GB 17498.6-2008检测要求：

用于跑步机耐久测试

‌典型应用‌：

跑步机生产企业：出厂前的批量产品质量抽检、新产品研发阶段的耐久性验证

第三方质检机构：针对跑步机产品的合规性检测、市场监督抽查

科研院校：健身器材结构力学、减震材料性能的相关研究



‌四、操作流程示例‌

1. 将待测试跑步机固定在试验机底座上，按照标准设定跑步机的运行速度（如 8km/h、12km/h）

2. 通过气缸或伺服电机驱动标准质量冲击块（通常为 75kg，模拟成人重量），以设定高度（10-100mm 可调）自由落体，对跑带特定位置（通常为跑带后端起 66% 宽度中点处）进行重复冲击

3. 冲击频率可按需调节，冲击次数可预设，达到设定次数或检测到跑带 / 跑板破损时自动停机

4. 全程通过传感器采集冲击载荷、机架振动幅度等数据，实时反馈测试状态



五、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
