织物燃烧测试仪（NFPA701方法二）文章

　

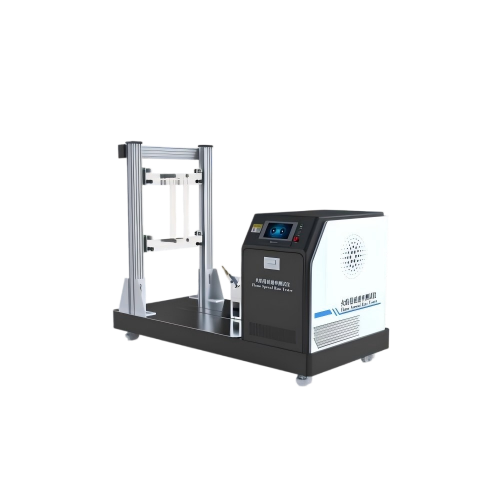

火焰蔓延速率测试仪、织物燃烧测试仪（NFPA701方法二）



‌一、核心功能与技术原理‌

适用于评估厚重织物的遇火损毁情况，如：窗帘、帷幔、其他窗饰材料、覆有乙烯基涂层的遮光衬里、使用乙烯基涂层遮光衬里的内衬帷幔，以及用于帐篷和防水帆布中的织物和薄膜

将样品夹持与试验箱中心处；平板型试样为：宽125mm 高1200mm；对于可以折叠吊起的材料，尺寸：610mm±25mm  高1200 mm±25 mm 每份样品须纵向折叠形成4折，使得每折叠部分材料的尺寸统一为：125 mm+20 mm；

火焰与垂直方向成25度角，燃烧器开口距离样品底边下方100mm，将火焰高度：280 mm±12mm，进行燃烧测试。



试验结果判定：

1.当测试火焰从接触样品位置移开后，样品维续燃烧超过2秒钟，则该材料将被记录不合格

2.当任何单个折叠样品的烧焦部分的长度超过1050mm，则该材料将被记录不合格。

3.当任何单个平面样品烧焦部分的长度超过435mm，则该材料将被记录不合格。

4.在进行火焰测试过程中或后，被测试材料的任何部分或残留物断裂或从样品上滴落到测试盒底面，到达测试盒地面后连续燃烧超过2秒钟，则该材料将被记录不合格。



‌二、关键参数‌

‌参数项‌	规格‌
控制系统	PLC控制系统
操作界面	彩色7寸嵌入式触摸屏，中英文切换
测试软件	我司自制
点火方式	自动
压力传感器	0-50kpa  精度：±0.5% FS
转子流量计	0-500ml/min 精度：±2.5% FS
燃烧器	内径：9.5mm 长度：100mm
燃烧计时	999.9s任意设定，分辨率为0.1s,精度为0.1s
续燃计时	999.9s任意设定，分辨率为0.1s,精度为0.1s
USB测试软件插口，读取数据



‌三、执行标准与适用场景

符合标准：

NFPA701 方法二

‌典型应用‌：

生产线批量质检；

第三方实验室认证。



‌四、操作流程示例‌

模拟火灾现场，在烟冲效应是环境中，测试窗帘、帷幔、其他窗饰材料的阻火能力

调整火焰高度：280 mm±12mm；

将样品悬挂在试验箱中；

点击测试，设备自动点火，并自动开始计时

观察样品燃烧情况，做相关的记录



配置清单

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
