椭圆机疲劳试验机



‌一、介绍‌

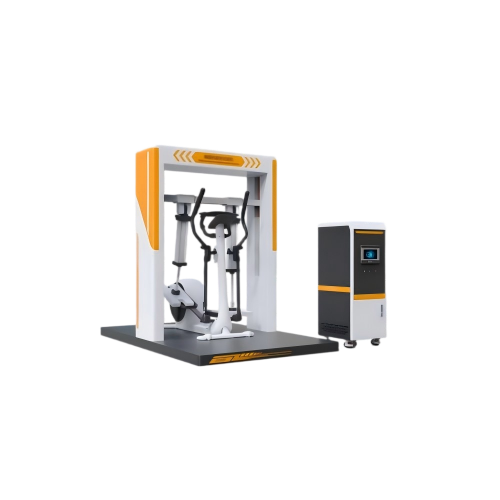

椭圆机疲劳试验机是用于模拟用户长期使用工况，对椭圆机踏板、曲柄、轨道、传动系统等关键部件施加循环负载与往复动作，以评估其机械耐久、结构强度及安全可靠性的专用检测设备，核心用于出厂质检、型式试验与研发验证。



‌二、关键参数‌

‌参数项‌	规格‌
控制系统	工业级PLC
操作界面	彩色7寸触摸屏，中英文切换
操作方式	全触控操作，可设置、调用、修改测试程序
打印机	嵌入式打印机
测力量程	0N~1000N精度±1%FS分辨率0.1N(可选配其他精度）
测试速度	10r/min-70r/min可调适配不同机型标准
测试次数	0次-999999次可设置断点记忆，到达次数/失效停机
固定夹具	1套，可调试，适配不同尺寸椭圆机，确保安装无额外变形
测试高度	自动调整
加载方式	伺服电机，气动加载
气源要求	0.4Mpa-0.6Mpa（客户自备）
外形尺寸约	长1200mm×宽2200mm×高1700mm
重量约	350kg
安全配置	急停按钮，过载保护
电源电压	AC220V50Hz
USB测试软件插口，读取数据，可连接电脑



‌三、执行标准与适用场景‌

符合标准：

严格遵循 ISO20957-9GB17498.9测试项如下：

耐久测试

‌典型应用‌：

1. 适用场景：健身器材制造商出厂质检、第三方检测机构型式试验、研发阶段结构优化验证。

2. 选型建议：

3. 量产质检：选高循环次数、快速换型工装的机型，提升效率。

4. 研发测试：选多轴负载、高精度传感器、支持数据曲线分析的机型。

5. 标准合规：优先匹配ISO20957、EN957等目标市场标准的设



四、操作流程

1. 固定椭圆机于工装，调整夹具与加载机构位置，确保对中。

2. 设定负载、频率、循环次数、温升阈值等参数。

3. 启动测试，仪器自动完成循环加载、数据采集与状态监测。

4. 测试结束后，生成报告并判定是否合格（无裂纹、无超标变形、性能达标





五、配置清单

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
