安全阀综合试验台安全阀试验台

‌一、介绍‌

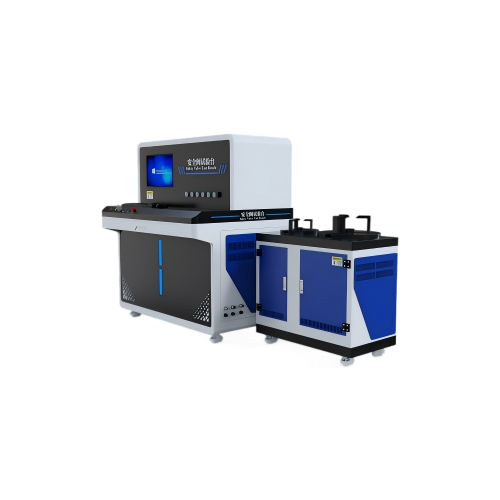

安全阀综合试验台是用于安全阀出厂检验、定期校验、维修调试的专用检测设备，可自动 / 半自动完成安全阀各项性能测试，广泛用于特检院、阀门厂、电厂、石化、锅炉、压力容器等单位。

‌二、关键参数‌

‌参数项‌	规格‌
控制系统	工业级PLC+windows
操作界面	彩色12寸工控一体机，可触摸屏操作，可鼠标键盘操作
操作方式	全触控操作，可设置、调用、修改测试程序
打印机	wifi连接打印机
压力监测范围	0Mpa-1.5Mpa 精度：±0.5%FS （可选配其他量程精度） 0Mpa-6Mpa 精度：±0.5%FS 0Mpa-25Mpa 精度：±0.5%FS
测试通径	DN15～DN200 可选配至DN600
压力控制	精密调压装置
阀门种类	法兰式或螺纹式
夹紧力	0-10KN 精度：±1%FS (根据压力和口径可选)
样品装夹方式	手动、三卡爪夹紧
测试时间	0s-9999s 可设置
测试工位	1工位（可增加工位）
测试介质	氮气（客户自备）
测试项	整定压力，密封压力，密封性等
安全配置	急停按钮，过载保护
电源电压	AC220V 50Hz
自制软件，自动夹具，触摸屏显示实时压力

‌三、参考标准‌

GB/T 12241-2021 （安全阀一般要求）

GB/T 12242-2021 （压力释放装置性能试验方法）

GB/T 12243-2021 （弹簧直接载荷式安全阀）

GB/T 28778-2023 （先导式安全阀）

四、配置清单

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

密封圈若干
