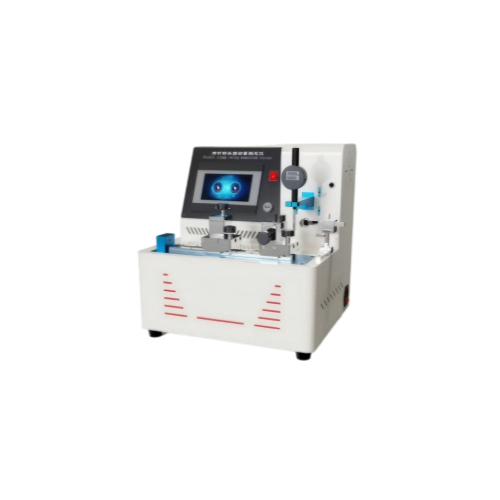

持针钳钳头端摆动量测试仪



一、核心功能与测试原理

‌摆动量定义‌
通过杠杆原理测量医用钳（含持针钳）钳头端在受力时的摆动幅度，反映器械操作稳定性。测试时需固定钳体鳃轴，施加规定摆动力后读取百分表位移值。

‌标准化流程‌

‌预处理‌：清洁钳体鳃部、头端及锁止牙，确保无油污或异物干扰‌；

‌校准‌：调整鳃轴与支承件中心重合，使钳体水平且摆动片自由活动‌；

‌施力测量‌：按规格施加下摆动力（例：小型钳1N，大型钳2N），记录百分表位移值，重复3次取均值‌。



二、设备配置与技术参数

‌模块‌	‌技术说明‌
控制系统	PLC控制系统
操作界面	彩色7寸触摸屏，中英文切换
测试千分表	0-50mm，精度0.001mm，带数据线和测试软件
可任意设定压力输出值，检定误差不大于读数的±1%
测试持续时间	0.1s-99.9min，误差不大于±0.1s
测压机构	内置
整机功率	70W
打印机	机载针式打印机
电源	AC90V-240V/50Hz（自适应宽电压）
外形尺寸	500*500*440（mm）



三、执行标准与用途

符合标准‌：

严格遵循YY/T 1031-2016标准

用途

适用于麻醉包过滤器、管路、导管、快速接头等。



四、应用场景

‌生产质检‌：医疗器械厂商全检/抽检产线产品‌；

‌第三方检测‌：认证机构出具合规报告（如YY/T 1031-2016）‌；

‌临床优化‌：手术室快速评估器械损耗，确保操作精度。

‌质控意义‌：摆动量超标（>0.05mm）的持针钳易导致缝合偏差，通过检测可降低手术操作风险。



五、配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

​
