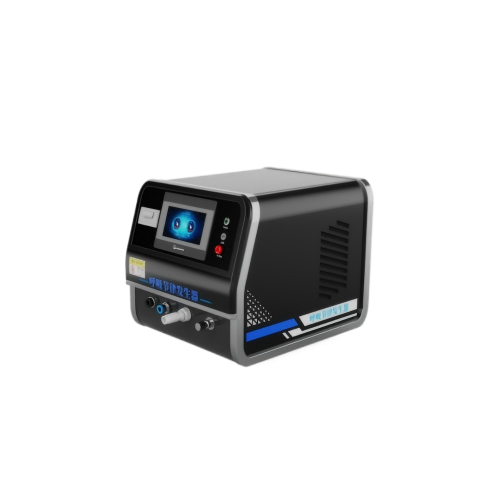

呼吸节律发生器

‌一、介绍‌

用于检测多参数监护仪中呼末二氧化碳监测部分或单独呼末二氧化碳监护仪的呼吸率准确度，配合不同浓度的二氧化碳标准气体，也可检测被测设备二氧化碳浓度的准确度。

‌二、关键参数‌

‌参数项‌	规格‌
控制系统	工业级PLC
操作界面	彩色7寸触摸屏，中英文切换
操作方式	全触控操作，可设置、调用、修改测试程序
打印机	嵌入式打印机
呼吸率范围	3-120次/min，最大允许误差±1次
呼吸率精度	±0.5%
二氧化碳标准气体输入浓度范围	0-20%体积百分比
CO2标准气体输入浓度	常规配置为 5%体积百分比（标气为 CO2 气体，平衡气体为氮气，8L 铝瓶，配备二级减压阀/双压力表）
二级减压阀高压表量程	0-25MPa，精度±2%FS
二级减压阀低压表量程	0-2.5MPa，精度±2%FS
CO2标气浓度精度	优于1%
标气出口压力	0.15Mpa-0.2Mpa
标准气体输入接口	螺纹直径4-M5/PC6-01，软管外径6mm，内径4mm
调制气体输出口	外径15mm，内径10mm
安全配置	急停按钮，过载保护
电源电压	AC220V 50Hz
USB测试软件插口，读取数据，可连接电脑
