输液泵用管路耐用性试验工装 文章

　

输液泵用管路耐用性试验工装、SV级输液管路耐用性试验工装



输液泵用管路耐用性试验工装，是附录A（规范性附录）规定的、专门用于SV级输液管路耐用性（流速稳定性）测试的通用模拟泵装置。

YY/T1653-2020附录A



一、核心用途

·适用对象：SV级输液管路（使用标准工装验证的管路）

·测试目的：模拟输液泵的滚压工作原理，在4小时/12小时连续运行后，验证：

 1.流速变化≤±5%

 2.管路无肉眼可见的结构性损坏



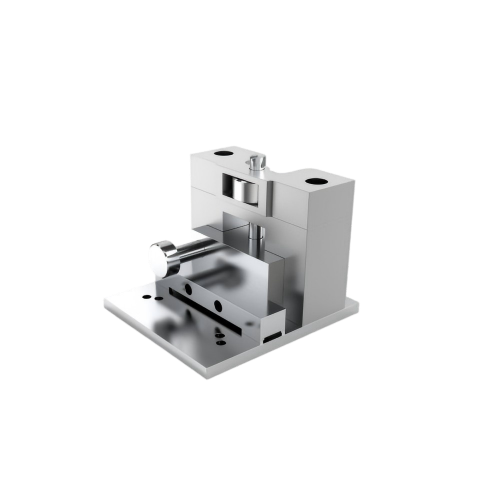

二、工装结构与关键尺寸（附录A）

工装为滚轮旋转挤压式结构，核心参数如下：

1.整体结构（图A.1）

·驱动：电机驱动滚轮组旋转

·核心组件：滚压轮（凸轮）+固定压板

·工作方式：滚轮连续挤压压板间的管路，实现蠕动输液

2.关键尺寸（图A.2、A.3）

·滚压轮至压板间距：3.00mm（标准挤压间隙）

·滚压结构（凸轮）：

 o齿间距：35mm

 o圆角：R0.5mm

·整体长度：105mm



三、试验方法（配合工装）

1.安装：将待测管路装入工装的滚轮与压板之间。

2.流速校准：

 初始流速：25mL/h(±10%)

 加速运行：200mL/h(±10%)

3.时长：

 4小时试验：25mL/h稳定→200mL/h运行4h→回归25mL/h检测

 12小时试验：25mL/h稳定后，持续运行12h

4.判定：全程流速波动≤±5%，管路无破损、变形、泄漏。



四、与MV级管路的区别

·SV级：必须用此标准工装测试（通用型）。

·MV级：用制造商自己指定的输液泵测试（专用型）。
