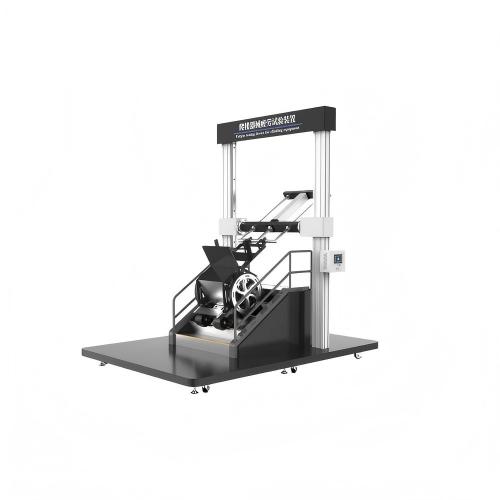

爬楼器械疲劳试验装置

GB/Z18029.28-2021爬楼梯器具相关标准背景，该标准中疲劳试验装置的核心技术参数如下：

1.‌负载适配‌：可承载标准规定的代用轮椅车及模拟载荷，匹配对应测试假人重量要求。

2.‌工况模拟‌：可适配250-300mm踏步高度、240-300mm踏步宽度的主流楼梯场景，支持倾斜30°角工况运行。

3.‌测试能力‌：可完成静态冲击、循环疲劳耐久测试，覆盖标准规定的全疲劳测试流程，满足电磁兼容、气候环境等配套测试的参数兼容要求。

满足标准

GB/Z 18029.28-2021，ISO 7176-28:2012

技术参数

控制系统：PLC;

操作界面：彩色7寸触摸屏，中英文切换

打印机：嵌入式微型打印机

力值范围：400N,精度±0.05%FS;

测试项目：纵向约束装置，手柄约束装置；

连续性活动扶梯：有6个台阶，位于一个与水平面呈（35±5)°的倾斜平面之上；

扶梯宽度大于被测试的爬楼梯器具宽度100mm;

台阶深度和高度适用于爬楼梯器具的攀爬机构；

爬楼梯器具：台阶深度和髙度为（146±20)mm；

台阶前缘：半径为(4±2)mm;

支撑活动扶梯的结构要能够承受加载爬楼梯器具运行时的重量；

具有将爬楼梯器具安装到活动扶梯上的条件，并且能够根据生产商的使用说明保持其攀爬方向，同时不会对攀爬机构的运行造成任何干扰；
