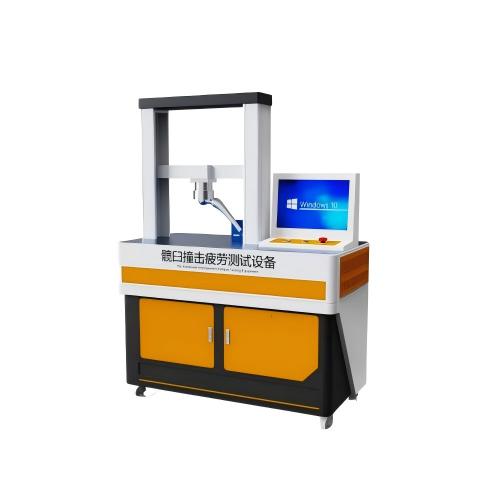

髋臼撞击疲劳测试设备 文章

1

载荷加载单元

核心参数

最大动态力值：≥2KN；

载荷精度：≤0.5%；

加载方式：砝码+伺服电机

2

扭转加载

核心参数

驱动配置：三组高性能旋转电机；

屈伸方向调节范围：至少0~10°，精度≤0.5%；

内/外旋转调节范围：至少-5°~5°，精度≤0.5%；

外展/内收调节范围：至少0~5°，精度≤0.5%；

调节频率：0.5~1Hz

3

软件及数据处理设备

核心功能

1、内置标准测试方法模板，支持直接调用，同时可根据需求自定义测试模板；

2、软件界面实时显示载荷、角度、试验波数、样品室温度等试验波形与数据；

3、同步展示实际加载曲线与目标理论曲线，直观显示偏差，波形支持缩放、拖拽操作；

4、控制系统：PLC+windows系统

5、操作界面：15寸嵌入式工业电脑

6、内置PID参数，系统可自动配置参数，降低调试难度；

7、配备程序计数器、用户计数器双计数功能，保障数据记录准确性，适配阶段性计数需求；

8、各轴加载电机具备软件限位功能，避免误操作损坏试样；

9、搭载漏液监测装置，检测到漏液可自动停机

4

温控系统

核心参数

温度控制范围：37℃±2℃；

温度采集方式：热电偶；

溶液循环装置：蠕动泵；

溶液加热装置：热电偶+加热棒+温控仪
