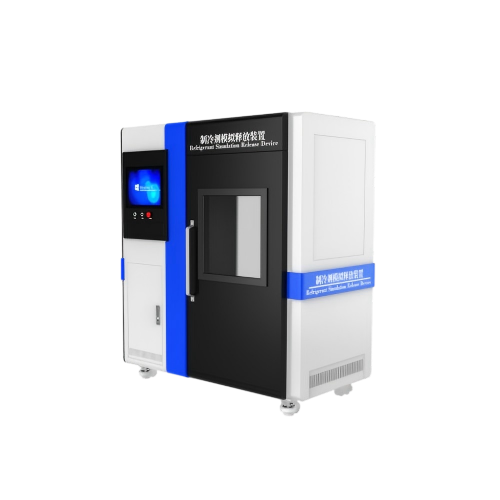

制冷剂模拟释放装置 文章

控制系统

工业级PLC+Windows系统

操作界面

彩色10寸嵌入式工业电脑，支持WiFi连接，具有制冷剂释放过程曲线显示、保存和数据输出功能

系统组成

包括供气系统、模拟释放系统、防爆容器、汽化室和高温恒温系统、释放管路系统、控制系统。

释放速率

全自动控制，时长均可设置。释放速率可通过对应制冷剂型号直接选择或根据需要自行设定

恒温温度和气化过程

可根据自身需求调节 设定

供气系统

（1）储液罐容量≥5kg。储液罐材质：不锈钢；

（2）冷媒介质：R32、R290、R454B、R600a；

（3）配置减压、压力表、铜管等附件；

（4）真空度：≤10Pa；

模拟释放系统

（1）采用高精度质量流量传感器传感冷媒流量；

（2）配备有反馈阀；

（3）释放速率范围：0~300g/min 可调节；

（4）流量计显示和控制精度：≤±2.5%

（5）模拟注入速度可设定可调；显示单位 g 或者 L/min；

（6）模拟注入精度：±1g。最小分辨率为 0.1g；

（7）准确度：≤±1%；

（8）响应时间：≤1s；

防爆容器、汽化室和高温恒温系统

（1）防爆容器加热温度：室温～80℃范围内可调；

（2）防爆容器加热方式：定制恒温加热模式；

释放管路系统

（1）毛细管材质：铜管；（2）毛细管内径：φ0.7mm（3）毛细管长度：2-3m（可根据需要订制）

适用制冷剂型号

R32、R290、R454B、R600a型号

安全装置

急停按钮，过载防护

电源

AC220V±10% 50Hz
