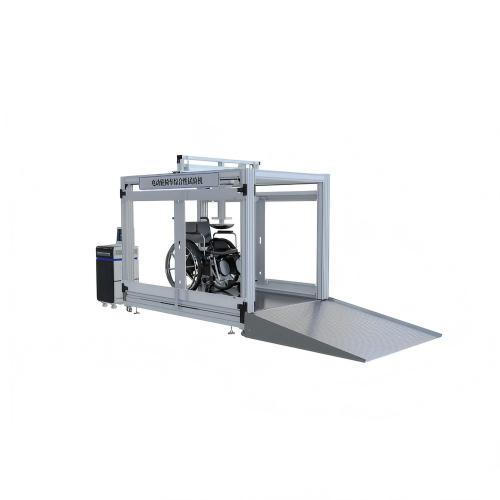

电动轮椅车综合性试验机

一、仪器用途

本试验机严格依据ISO7176-8轮椅强度试验标准，用于轮椅扶手、脚踏、推把静载荷强度测试、轮椅路沿跌落性能测试以及靠背冲击性能检测，检验轮椅结构牢固程度、抗冲击能力与耐久性能，判定轮椅使用安全性，适用于轮椅生产出厂质检、第三方检测机构型式检验。

二、工作原理

跌落测试：应能将轮椅车提升至50mm±5mm的高度，然后跌落在刚性水平测试面上。

冲击强度：用规定质量的摆锤撞击轮椅车在使用中有可能承受冲击的部分，如乘坐者坐进轮椅车时对靠背支撑的冲击和障碍物对手圈、小脚轮和脚托的撞击。如果制造商声称其轮椅车超过本文件给出的最低要求，则按其要求增加负载测试，加以验证。

静载测试：将被测轮椅车放在水平测试面上，对各部件分别施加代表最低要求的载荷。如果制造商标明可超过此最小载荷，应根据其规定增加载荷加以验证。

三、执行标准

GB/T 18029.8-2024、ISO 7176-8

四、技术能参数

‌指标‌	‌参数‌
控制系统‌	PLC
操作界面‌	彩色7寸触摸屏，中英文切换‌
适用样品	手动/电动轮椅、代步车
载重	最大200kg
静载加载范围	15～2000N，精度±3%FS
加载速度	10～200mm/min可调
保压时间	0～999.9s任意设定
加载方向	向上、向下多项施压
测试项目	扶手下压/上拔强度、脚踏下压/上拔强度、手握推把静载强度等
跌落测试高度	50mm±5mm
跌落方式	气动+电磁铁
跌落计数器	跌落次数1-999999可设置
测试方法	板式”跌落测试方法，专用架式”跌落测试方法，带式”跌落测试方法，六轮轮椅车跌落测试固定方法（测试方法需与销售沟通）
冲击测试角度	0°-90°可调精度±2°
冲击高度	100mm-2000mm可调精度±1mm
冲击方式	自由摆锤冲击
靠背支撑冲击摆锤	kg±0.5kg，直径220mm的足球(5#足球).内填直径3.5mm士1mm的铅弹和高密度闭孔发泡材料，此材料的密度为75kg/m2±15kg/m2(GB/T6343),硬度为325N±60N
手轮圈冲击摆锤	10kg士0.2kg
安全配置	急停按钮，过载保护
电源电压	AC220V50Hz
安全防护	急停按钮

四、基本配置

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;
