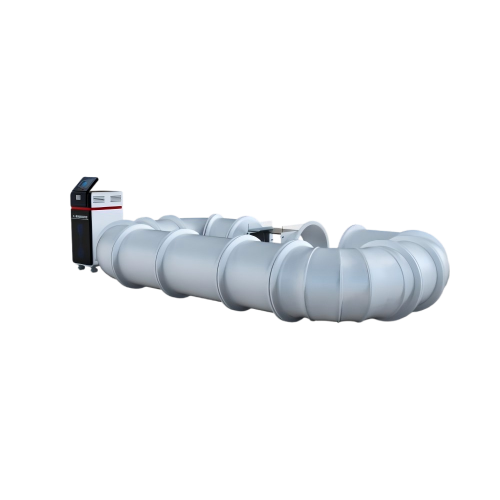

JQ062 无人机风洞试验装置

‌

一、描述
本设备为回流式低速无人机专用风洞试验装置，专为微型、轻型、小型民用无人机研发验证、型式检验、CNAS 实验室检测开发，满足GB 42590-2023《民用无人驾驶航空器系统安全要求》标准试验要求。设备可在室内可控环境下复现多种真实低空风场，替代传统户外试飞，不受天气条件约束，完成无人机气动性能、抗风极限、姿态稳定性、飞控算法、结构强度的量化测试，是无人机产品研发优化与合规认证的核心试验平台。

二、关键性能参数

‌项目‌	‌参数要求‌
控制系统‌	PLC
操作界面‌	彩色7寸触摸屏，中英文切换‌
风洞型式	闭口回流式低速风洞
风速范围	0.5～35 m/s
风速控制精度	±0.2 m/s
试验段（圆形）	Φ1000mm，长度 2000mm
流场品质	风场均匀性≥93%，湍流度≤2.0%
风向工况	恒定风、阵风、风切变；侧向风通过试件姿态夹具实现 0‑360
被测无人机最大重量	≤20kg
试件装夹机构	多自由度姿态夹具，俯仰 / 滚转 / 偏航可调，角度精度 ±1°
安全保护	配备过载保护、急停按钮
电源	AC380V 三相；装机功率 65-90kW

‌三、执行标准‌

GB 42590-2023《民用无人驾驶航空器系统安全要求》

四、配置清单

主机1台；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
