13023169219JQ050 无人机辐射发射试验机
一、仪器介绍
可检测无人机工作状态下向空间辐射的电磁骚扰场强，评估无人机电磁发射水平，防止电磁辐射干扰导航、通信、无线电设备，满足无人机产品研发摸底、出厂检验、认证检测等试验需求。
系统总体构成

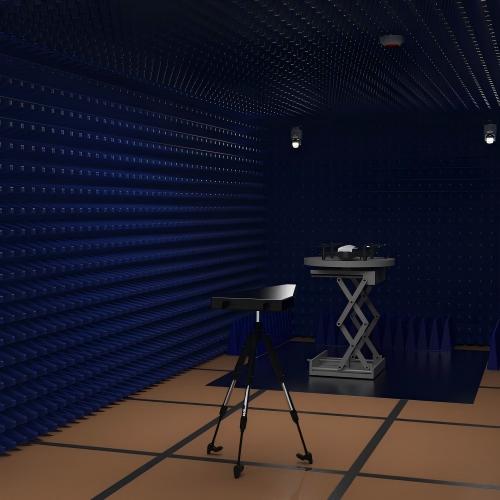

整套设备由EMI测试接收机、天线组、升降塔、全自动转台、测试控制软件、配套线缆及匹配负载组成，满足无人机整机辐射发射场地测试要求。
二、满足标准
GB 42590-2023《民用无人驾驶航空器系统安全要求》5.12.1 辐射发射
GB/T 38909-2020《民用轻小型无人机系统电磁兼容性要求与试验方法》5.1 辐射发射
三、技术参数
|
参数项 |
规格 |
|
控制系统 |
工业级PLC |
|
操作界面 |
彩色七寸触摸屏操作，中、英文切换 |
|
EMI 测试接收机 |
|
|
频率测量范围 |
9kHz～6GHz |
|
检波模式 |
峰值、准峰值、平均值 |
|
测量带宽 |
9kHz、120kHz |
|
灵敏度 |
≤-160dBm/Hz |
|
中频阻抗 |
50Ω |
|
天线系统（分段覆盖标准全频段） |
|
|
双锥天线 |
30MHz～300MHz，水平/垂直极化 |
|
对数周期天线 |
300MHz～1GHz |
|
喇叭天线 |
1GHz～6GHz |
|
天线极化 |
支持水平极化、垂直极化自动切换 |
|
天线升降塔 |
|
|
升降行程 |
1m～4m |
|
驱动方式 |
伺服电动升降 |
|
定位精度 |
±5mm |
|
全自动被测物转台（无人机样品承载） |
|
|
承载最大载荷 |
≥25kg |
|
旋转角度 |
0°～360° 连续旋转 |
|
角度定位精度 |
±0.5° |
|
驱动 |
伺服电机 |
|
电源 |
AC220V±10% 50Hz |
四、基本配置
主机1台
扳手1套
电源线1根
说明书1份
合格证1份
保修卡1份
铭牌1份
