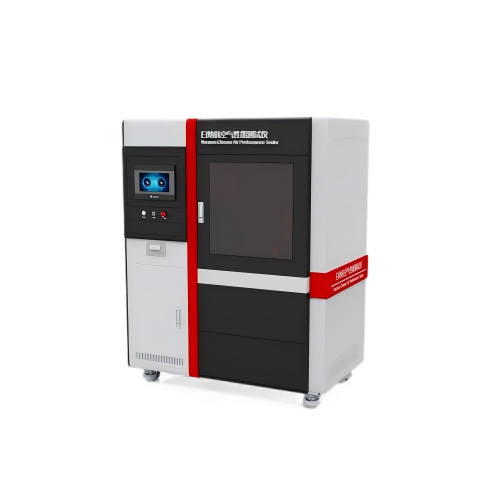

　扫地机空气性能测试仪



‌一、用途

用于扫地机器人、家用/商用真空吸尘器的空气性能全项型式试验，覆盖IEC60312、IEC62885-2016、GB20291、GB25441、ASTM F558/F431等国内外标准规定的全部空气性能测试项目。

可完成产品研发阶段的性能对标、量产出厂的合规校验、第三方检测机构的权威认证测试，精准输出真空度、风量、吸入功率、整机效率等核心性能指标，为清洁电器的性能优化与合规判定提供数据支撑。



二、工作原理

仪器以均压箱（充气室）作为核心基准载体，通过伺服电机驱动标准孔板自动旋转切换不同节流截面，模拟扫地机器人吸口从完全封闭到完全开放的全风道阻力变化过程。

高精度电参数仪实时采集被测样机的电压、电流、功率因数等电气数据，真空压力传感器与流量采集单元同步获取风道内的负压与风量数值，所有数据按IEC60312标准规定的空气密度修正公式完成温湿度、大气压力补偿后，自动计算出吸入功率、整机效率等。



三、满足标准

IEC60312、IEC62885-2016、GB20291、GB25441、ASTM F558/F431等国内外标准



四、技术参数

控制系统：PLC+

操作界面：七寸彩色触摸屏，支持中、英文语言切换



‌电气测量单元‌

测试电压：AC 10V～300V，精度±0.5%读数

测试电流：AC 0.01A～20A，精度±0.5%读数

有功功率：300W～2000W，精度±0.25%读数

功率因数：测量范围0.05～1.00，精度±0.5级

配套5KVA变频稳压电源，试验频率可在47Hz～63Hz范围内程序设定。



‌空气性能测量单元‌

真空度测量：量程0～-50kPa，精度±0.2%FS

风量测量：量程0.1～5m³/min，精度±1%FS

标配IEC60312标准均压箱



五、基本配置

主机1台

扳手1套

电源线1根

说明书1份

合格证1份

保修卡1份

铭牌1份
