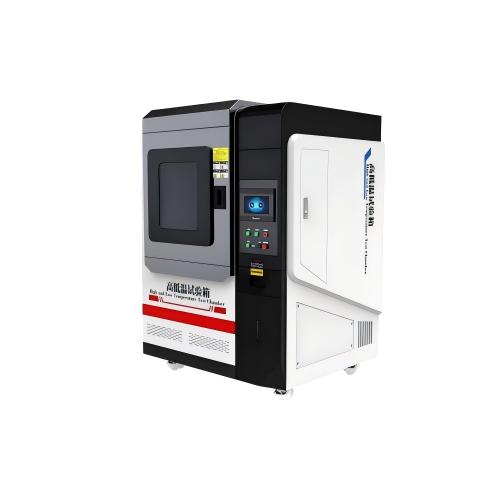

L044高配版高低温试验箱、恒温恒湿试验箱150L



满足标准：

性能指标符合GB5170、2、3、5、6-95《电工电子产品环境试验设备基本参数检定方法低温、高温、恒定湿热、交变湿热试验设备》的要求

电工电子产品基本环境试验规程 试验A：低温试验方法GB 2423.1-89 (IEC68-2-1)

电工电子产品基本环境试验规程 试验B：高温试验方法GB 2423.2-89 (IEC68-2-2)

电工电子产品基本环境试验规程 试验Ca：恒定湿热试验方法GB/T 2423.3-93（IEC68-2-3）

电工电子产品基本环境试验规程 试验Da：交变湿热试验方法GB/T423.4-93(IEC68-2-30)

GB/T2951.14-2008《电缆和光缆绝缘和护套材料通用试验方法第14部分



一、 详细参数性能：（指气冷式在室温20℃，空载时）

1.1 型号：SRT-L044

1.2：内箱尺寸：宽500*高600*深500mm

   外箱尺寸：宽1150*高1700*深940mm

1.3 温度范围：-40℃ ～ 150℃

1.4温度波动度：±0.5℃

1.5温度偏差：≤±2℃

1.6升温时间：由常温升至150℃约40分钟（空载非线性）

1.7降温时间：由常温降至-40℃约60分钟（空载非线性）

1.8湿度范围：20%～98%R.H.

1.9湿度波动度：±3%R.H.

1.10湿度偏差：≤3%

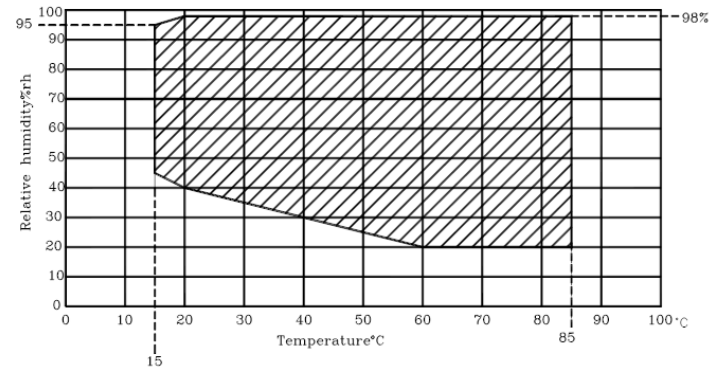

1.11温湿度控制范围：

二、结构及材质：

A.内箱材质：不锈钢板(SUS #304  )

B.外箱材质：不锈钢板经雾化处理 (SUS #304 )烤漆

C.保温材质：硬质Polyurethane发泡及玻璃棉

D.送风循环系统：

(1) 90W马达1支

(2)不锈钢加长轴心

(3)多翼式扇叶(SIRCCO FAN)

E.箱门： 单片门，单窗口，左开，把手在右手边

(1)窗口260x340x40mm 3层真空层

(2)平面嵌入式把手

(3)后钮：SUS #304



三、冷冻系统：

A.压缩机：法国原装进口全密式压缩机（功率3匹）

B.冷媒：环保冷媒R404A

C.冷凝器：鳍片式附散热马达

D.蒸发器：鳍片式多段式自动负载容量调整

E.其他附件： 干燥剂,冷媒流量窗口，膨胀阀

F.膨胀系统：容量控制之冷冻系统



四、控制系统：

原装韩国进口，全中文液晶7寸韩国880显示LCD触摸式面板，画面对谈式输入资料, 温湿度同时可程控，曲线显示，设定值/显示值曲线。可分别显示多种警报，故障发生时可通过荧幕显示故障，消除故障，消除误操作。多组PID控制机能，精密监控功能，且以资料形式显示于荧幕上．

1.控制器规格：

a.精度： 温度±0.1℃ 、湿度±1%RH

b.分辨率：温度±0.1,湿度1%R.H.

c.温度斜率：0.1～9.9可设定

d.具有上下限待机及警报功能

e.温湿度入力信号选择PT 100Ω×2（干球及湿球）

f.温湿度变换出力：4～20MA

g.6组P.I.D控制参数设定,P.I.D自动演算,干湿球自动校正

2.画面显示功能：

a. 触摸式输入, 荧幕直接显示选项

b.温湿度设定（SV）与实际（PV）值直接显示（英文表示）

c.可显示目前执行程序号码,段次,剩余时间及循环次数

d.运转累计时间功能

e.温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能

f.具单独程序编辑画面, 直接输入温湿度及时间

3.程序容量及控制功能：

a.可使用的程序组：最大100组

b.可使用的记忆容量：共5000SEGMENTS

c.可重复执行命令：每一个命令可达9999次

d.程序之制作采对谈式,具有编辑、清除、等功能

e.SEGMENTS时间设定0～530Hour59Min

f.具有断电程序记忆,复电后自动啓动并接续执行程序功能

g.程序执行时可实时显示图形曲线

h.具有日期,时间调整功能

i.按键及画面锁定（LOCK）功能



五、标准配置：

A. 电源线4.0 mm²x3蕊

B. 232导出端子一个

C. 不锈钢SUS #304方型冲孔钢板置物架

D. 不锈钢可调整间距卡扣8个

E. 11W节能照明窗口灯一支

F. 机体左侧ψ50mm测试孔1个附不锈钢孔盖1只。

G. 标准测试用不织布1片

H. 控制器使用说明书一套，操作说明书一套



六、周围环境：

(1).可容许使用温度范围0~35℃

(2).性能保证范围：5~35℃

(3).相对湿度：不大于85%

(4).大气压：86～106Kpa

(5).周围无强烈振动

(6).无阳光直接照射或其他热源直接照射

(7).自然排水口：※排水管中途不得有凸起，房屋地面不得有极端的倾斜.



七、使用电源：单相电 3.5KW 220V 50HZ



设备主要电器配件附后：

制冷系统：	材料名称	数量
压缩机	泰康（法国）	1台
冷凝器	鳍片式配进散热风机（科威力）	1台
蒸发器	定制	1台
膨胀阀	Danfoss/Honeywell（丹麦）	2套
电磁阀	三花	2只
电磁阀	三花	2只
油分离器	ALCO（美国）	1只
过滤器	ALCO（美国）	1只
制冷剂：R404A	Honeywell（美国）	适量
铜管等杂件	台顺（台湾）	1项
测控系统：	材料名称	数量
操作界面：	彩色7寸触摸屏-威纶通品牌	1台
温度传感器；	Pt100	2只
湿度传感器	Pt100	1只
接触器	正泰	2只
热保护器	正泰	1只
固态继电器	阳明	3只
延时继电器	欧姆龙	2只
中间继电器	欧姆龙	若干
加热棒	1 Kw（定做）	2条
加湿管	1Kw（定做）	1套
开关电源（漏电保护）	正泰	1套
端子排	NIM（日本）	1项
变压器	定制	1只
R232通讯界面及软件	配于监控和数据记录（选配1500.00）	1套
控制开关面板	定制	1项
声光报警	台安（台湾）	1套
加热器保护	台德（台湾）	1套
荧光灯镇流器	OSRAM（德国）	1套
